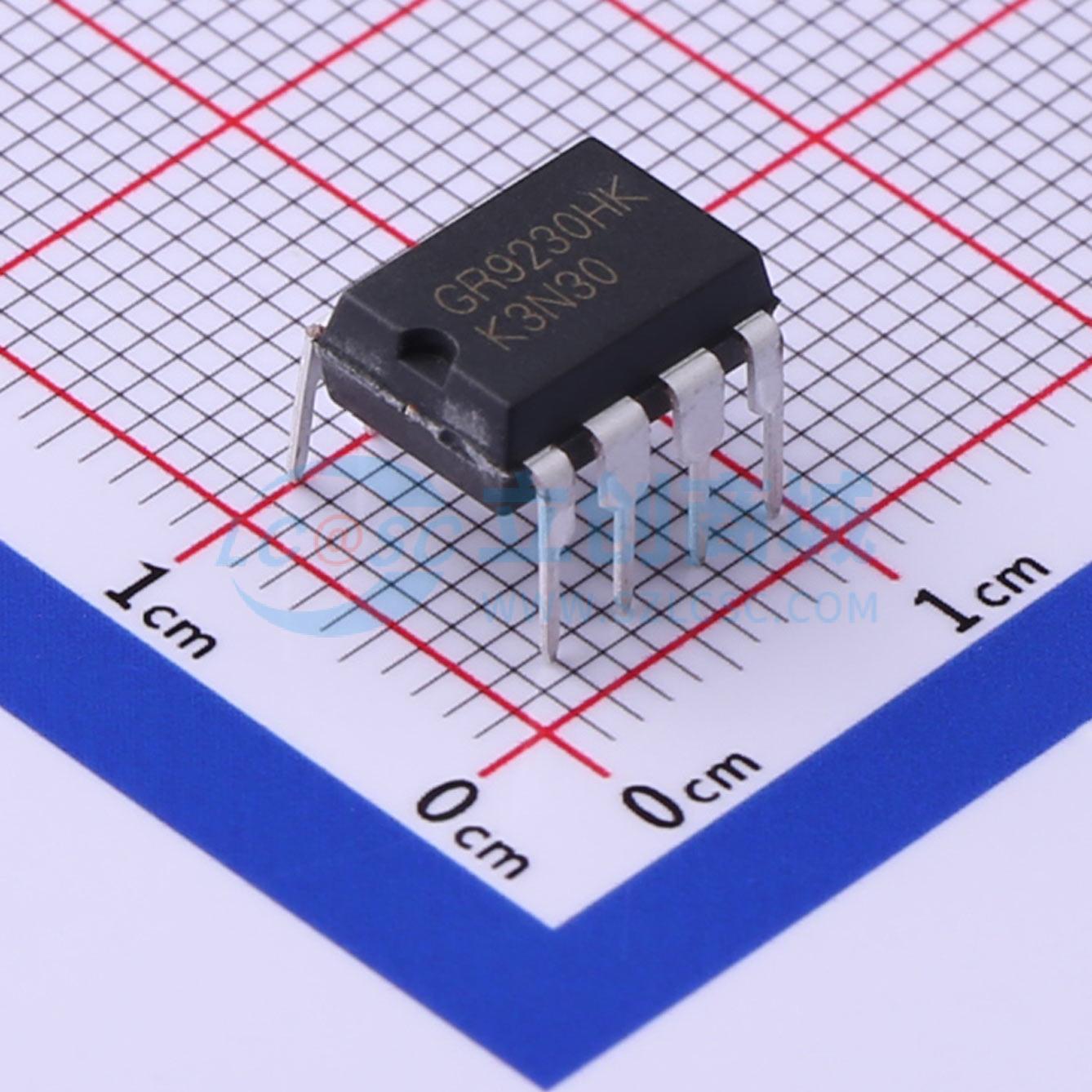

GR9230HKJG
具备集成保护功能的多模式PWM功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR9230HK集成了一个高性能多模式（准谐振/连续导通模式）PWM控制器和一个650V的高压功率MOSFET。它最大限度地减少了元件数量，采用小型DIP - 8封装。这些特点使其成为低成本应用的理想设计方案
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR9230HKJG
- 商品编号
- C436842
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~26.5V | |
| 开关频率 | 92kHz~108kHz | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；QR | |
| 反馈方式 | 副边反馈 |
商品概述
GR9230HK集成了高性能多模式（QR/CCM）PWM控制器和650V高压功率MOSFET，为低功率AC/DC适配器提供了低成本解决方案。它集成了更多功能，可减少外部元件数量和尺寸。
商品特性
- 极低的启动电流（1.5μA），可增大启动电阻值并降低功耗
- 迟滞欠压锁定（UVLO）比较器，开启和关断阈值分别为16V和7.5V
- 多模式QR/CCM工作：正常情况下以QR模式工作，降低开关损耗；开关频率<100kHz时转换到CCM模式；开关频率>106kHz时跳过谷底；轻载时以绿色模式工作，实现高效率；零负载或极轻负载时禁用栅极输出
- QR检测模块，用于检测辅助绕组电压并降低导通功耗
- 内置前沿消隐时间，避免误触发
- 内置斜率补偿电路，稳定系统并防止次谐波振荡
- VCC上的过压保护（OVP）功能，防止功率MOSFET损坏
