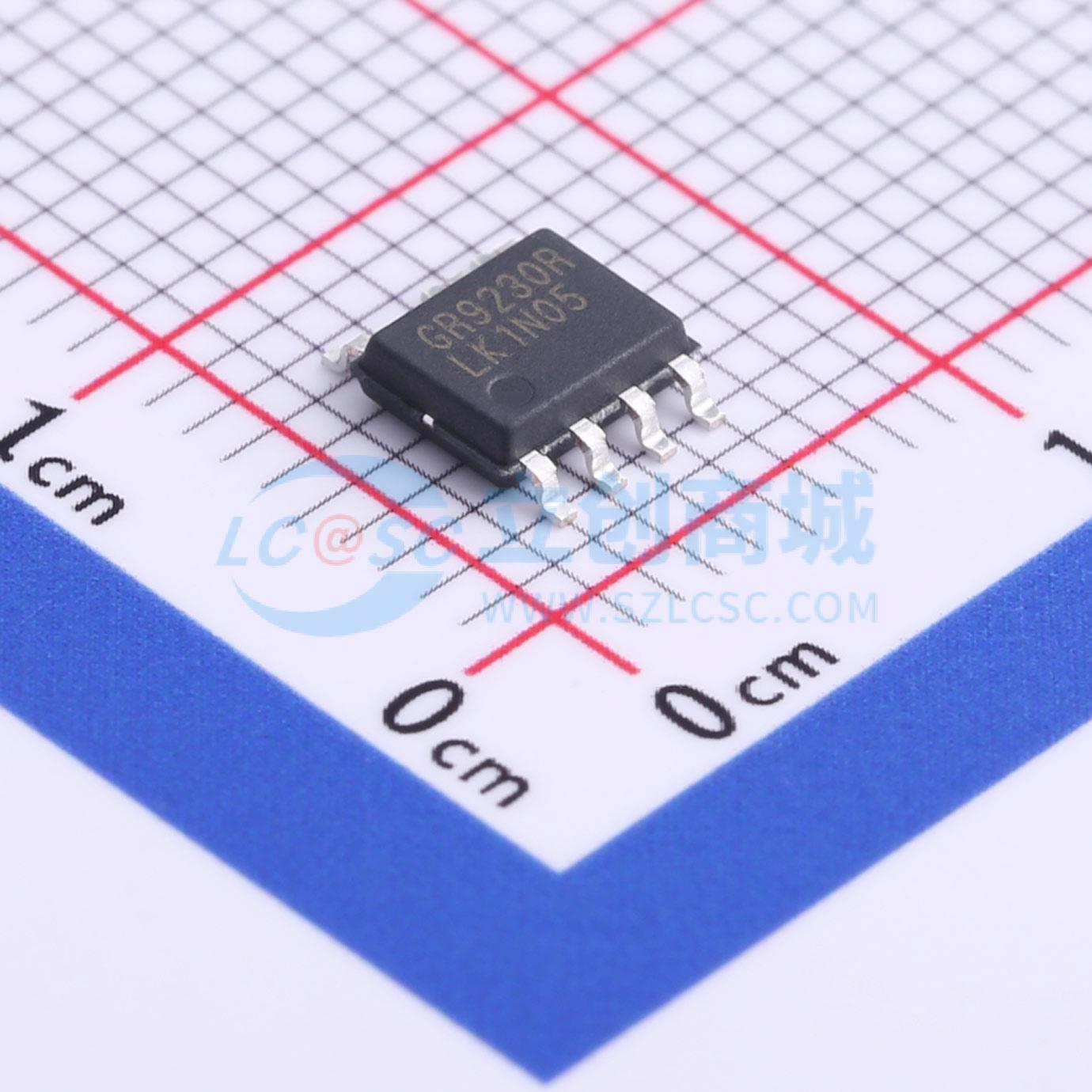

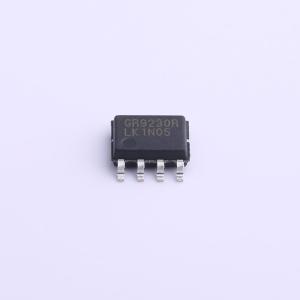

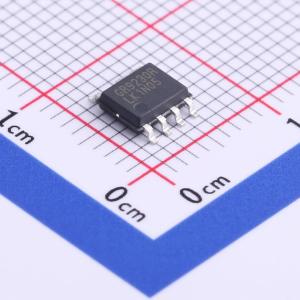

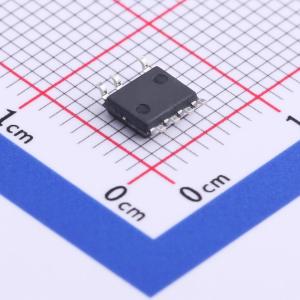

GR9230RLKAG
具备集成保护功能的多模式PWM功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR9230RL集成了一个高性能多模式（准谐振/连续导通模式）PWM控制器和一个650V的高压功率MOSFET。它最大限度地减少了元件数量，提供小型SOP - 7和DIP - 8封装。这些特性使其成为低成本应用的理想设计方案
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR9230RLKAG
- 商品编号
- C436846
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.262克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~26.5V | |
| 开关频率 | 60kHz~70kHz | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；QR | |
| 反馈方式 | 副边反馈 |
商品概述
GR9230RL集成了高性能多模式（QR/CCM）PWM控制器和650V高压功率MOSFET。它最大限度地减少了元件数量，提供小型SOP - 7和DIP - 8封装。这些特性使其成为低成本应用的理想设计。它具备低启动电流、绿色模式节能运行、VCC过压保护以及QRD引脚异常状况检测等功能，可防止电路因异常状况而损坏。
商品特性
- 内置650V功率MOSFET
- 低启动电流（<2μA）
- 多模式运行
- 重载和低输入电压时采用CCM模式
- 中载时采用类QR运行模式
- 轻载时采用带谷底跳跃的绿色模式
- 空载时采用间歇模式
- 精确的过流保护调节
- QRD引脚过压保护
- 输出短路保护
- 软驱动
- 8ms软启动
- VCC引脚过压保护（OVP）
- 片上OTP保护
- SOP - 7和DIP - 8封装，所需外部元件极少
应用领域
- 开关型AC/DC电源适配器
- 开关电源（SMPS）
