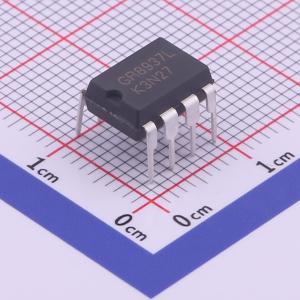

温馨提醒：图片仅供参考，商品以实物为准
GR8937LJG
电流模式PWM功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR8937L集成了一个PWM控制器和一个650V的高压功率MOSFET。GR8937L具有启动电流极低的特点，并且采用电流模式PWM控制，在轻载时具备绿色模式功能。GR8937L的集成功能还包括电流检测前沿消隐、内部斜率补偿、逐周期峰值电流限制和软启动
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR8937LJG
- 商品编号
- C436838
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.859克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11V~25V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 特性 | 欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | CCM；PWM 调制 | |
| 反馈方式 | 副边反馈 |
商品概述
GR8937L集成了一个PWM控制器和650V高压功率MOSFET。它具有极低的启动电流，采用电流模式PWM控制，并在轻载时具备绿色模式功能。集成功能还包括电流检测前沿消隐、内部斜率补偿、逐周期峰值电流限制和软启动。过流保护（OCP）、过压保护（OVP）和过载保护（OLP）可在故障条件下提供保护性能。这些功能使电源轻松满足最严苛的电源要求。
商品特性
- 电流模式PWM
- 极低启动电流
- 欠压锁定（UVLO）
- 无音频噪声绿色模式控制
- 65kHz固定开关频率
- 逐周期峰值电流限制
- 内部前沿消隐
- 内部斜率补偿
- 节能小于0.1W
- VCC引脚过压保护（OVP）
- 过载保护（OLP）
应用领域
- 开关型AC/DC电源电池充电器
- 数码相机
- 开放式开关电源（SMPS）
- 个人数字助理（PDA）电源
