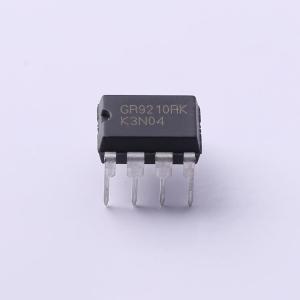

温馨提醒：图片仅供参考，商品以实物为准
GR9210RKJG
具备初级侧反馈功能的多模式PWM功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR9210RK集成了高性能的初级侧反馈PWM控制器和650V的高压功率MOSFET。它最大限度地减少了元件数量，并且采用小型SOP 8/DIP 8封装。这些特性使其成为低成本应用的理想设计选择
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR9210RKJG
- 商品编号
- C436839
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.5V~26.5V | |
| 开关频率 | 60kHz~70kHz | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | PFM 调制；CCM；QR | |
| 反馈方式 | 原边反馈 |
商品概述
GR9210RK集成了高性能多模式（准谐振/连续导通模式）初级侧反馈控制器和650V高压功率MOSFET。这为低功率AC/DC适配器提供了低成本解决方案。它集成了更多功能，以减少外部元件数量和尺寸。
商品特性
- 典型启动电流为 1.5uA
- 内置迟滞欠压锁定（UVLO）比较器，开启和关断阈值分别固定在 16V 和 7.5V
- 多模式（QR/CCM）控制器，根据开关频率和 COMP 引脚电压改变工作模式
- 准谐振检测（QR）检测辅助绕组电压来开启 MOSFET
- 内置前沿消隐（LEB）时间，避免误触发
- 内置斜率补偿电路，有助于稳定系统并防止次谐波振荡
- 可通过检测初级侧辅助绕组来调节输出电压
