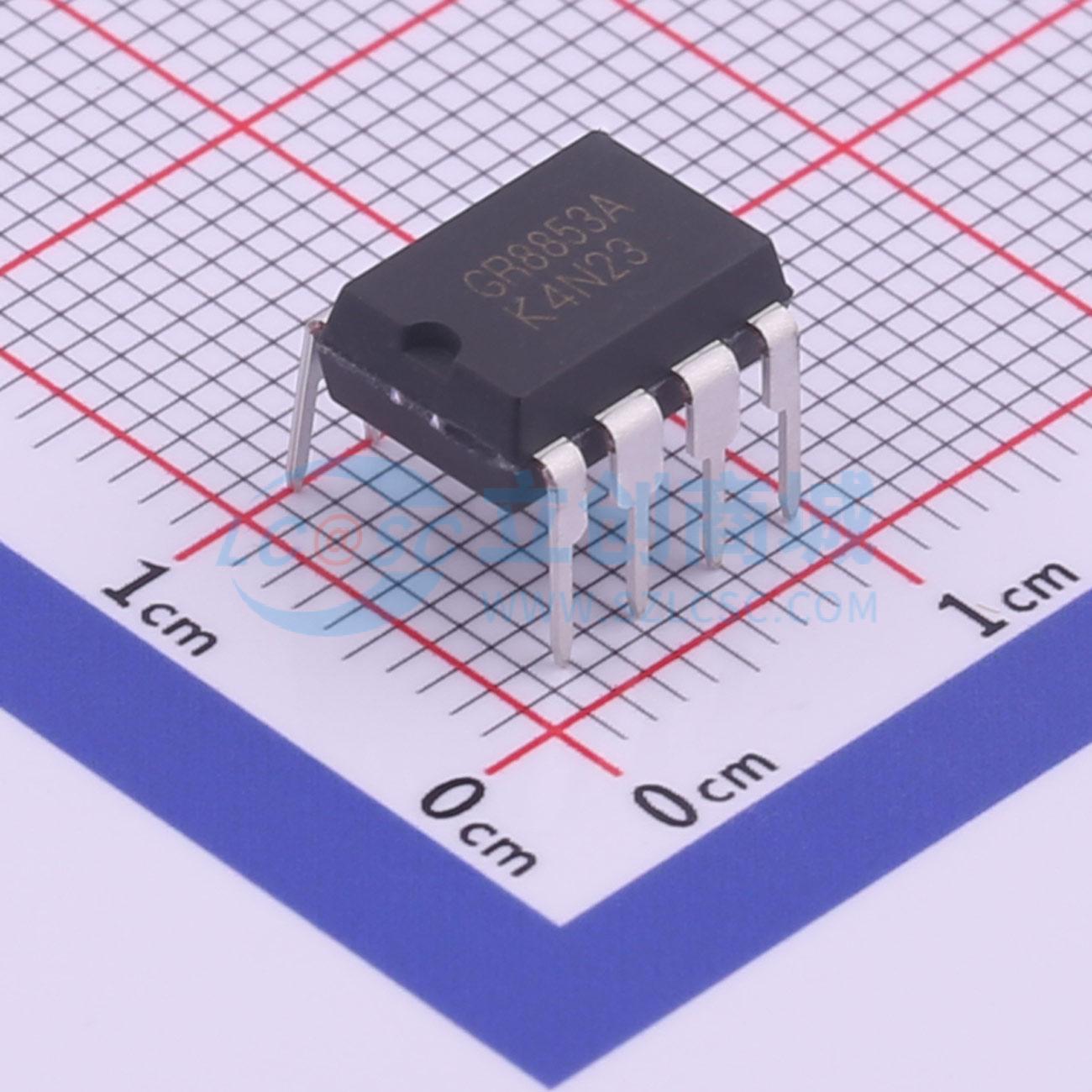

GR8853AJG
自激振荡半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR8853A是一款高压、高速、自振荡功率MOSFET和IGBT驱动器，具备高端和低端参考输出通道。其采用专有HVIC和抗闩锁CMOS技术，实现了坚固耐用的单片式结构。前端配备一个可编程振荡器，类似于555定时器
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR8853AJG
- 商品编号
- C436826
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.848克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 工作电压 | 10V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 80ns | |
| 下降时间(tf) | 30ns | |
| 特性 | 欠压保护(UVP) | |
| 静态电流(Iq) | 160uA |
商品概述
GR8853A是一款高压、高速、自振荡功率MOSFET和IGBT驱动器，具备高端和低端参考输出通道。专有HVIC和抗闩锁CMOS技术实现了坚固的单片结构。前端设有一个可编程振荡器，类似于555定时器。输出驱动器具有高脉冲电流缓冲级和内部死区时间，旨在将驱动器的交叉导通降至最低。两个通道的传播延迟相匹配，便于在50%占空比的应用中使用。浮动通道可用于驱动高端配置中的N-MOSFET或IGBT，该配置可在高达600伏的高压轨上运行。
商品特性
- 浮动通道设计用于高达+600V的自举操作
- 具备瞬态电压抗扰性
- 欠压锁定功能
- 可编程振荡器频率
- 两个通道的传播延迟相匹配
- 超低启动电流75uA
- 关断功能可关闭两个通道
- 低端输出与RT同相
应用领域
- 高强度气体放电（HID）灯镇流器
- 等离子显示器（PDP）维持驱动器
- 电机驱动器
- 开关电源（SMPS）
