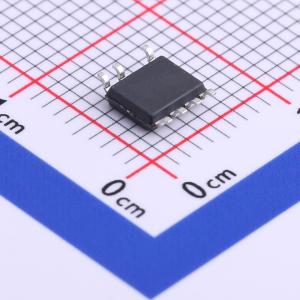

温馨提醒：图片仅供参考，商品以实物为准
GR8875NRKAG
具备高压启动电路的绿色模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高度集成、低启动电流、具有绿色模式功能的电流模式PWM控制器，具备高压启动电路，并为故障情况提供多种保护，如过负载保护（OLP）、过电压保护（OVP）和过电流保护（OCP）。高压电流源提供启动电流，可省去传统启动电阻，以降低启动功率损耗。该控制器还包括电流检测的前沿消隐、内部斜率补偿和逐周期峰值电流限制。此外，它集成了用于降低电磁干扰（EMI）的软驱动和用于保护功率MOSFET的栅极输出电压钳位功能。
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR8875NRKAG
- 商品编号
- C436832
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 65kHz | |
| 耗散功率(Pd) | 400mW | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过载保护(OLP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
GR8875系列是一款高度集成的电流模式PWM控制器，具有绿色模式功能和高压启动电路，启动电流低，能在故障情况下提供多种保护，如过负载保护（OLP）、过压保护（OVP）和过流保护（OCP）。高压电流源提供启动电流，可省去传统的启动电阻，以降低启动功耗。该控制器还具备电流检测前沿消隐、内部斜率补偿和逐周期峰值电流限制功能。此外，它集成了软驱动功能以降低电磁干扰（EMI），以及栅极输出电压钳位功能以保护功率MOSFET。
商品特性
- 高压（700V）启动电路
- 极低的启动电流（<30μA）
- 欠压锁定（UVLO）
- 高压放电技术，可省去X电容放电电阻，实现良好的节能效果
- 50mW待机功耗
- 无音频噪声绿色模式控制
- 65kHz带抖动的开关频率，用于降低EMI
- 逐周期峰值电流限制
- 内部前沿消隐
- 内部斜率补偿
- 栅极输出最大电压钳位
- 内部6ms软启动
- 软驱动以降低EMI
- 带迟滞的交流输入欠压保护
- 可编程过温锁存（OTP）功能
- VCC引脚过压保护（OVP）
- 过负载保护（OLP）
- 灵活的锁存关断组合：OVP；OVP+OTP
- 500mA驱动能力
- SOP - 7 / SOP - 8环保封装
应用领域
- 适配器/开放式电源
- LCD显示器/电视电源
