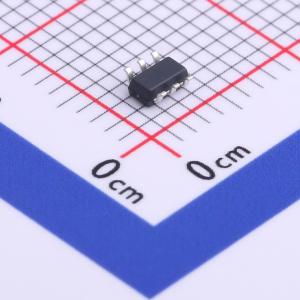

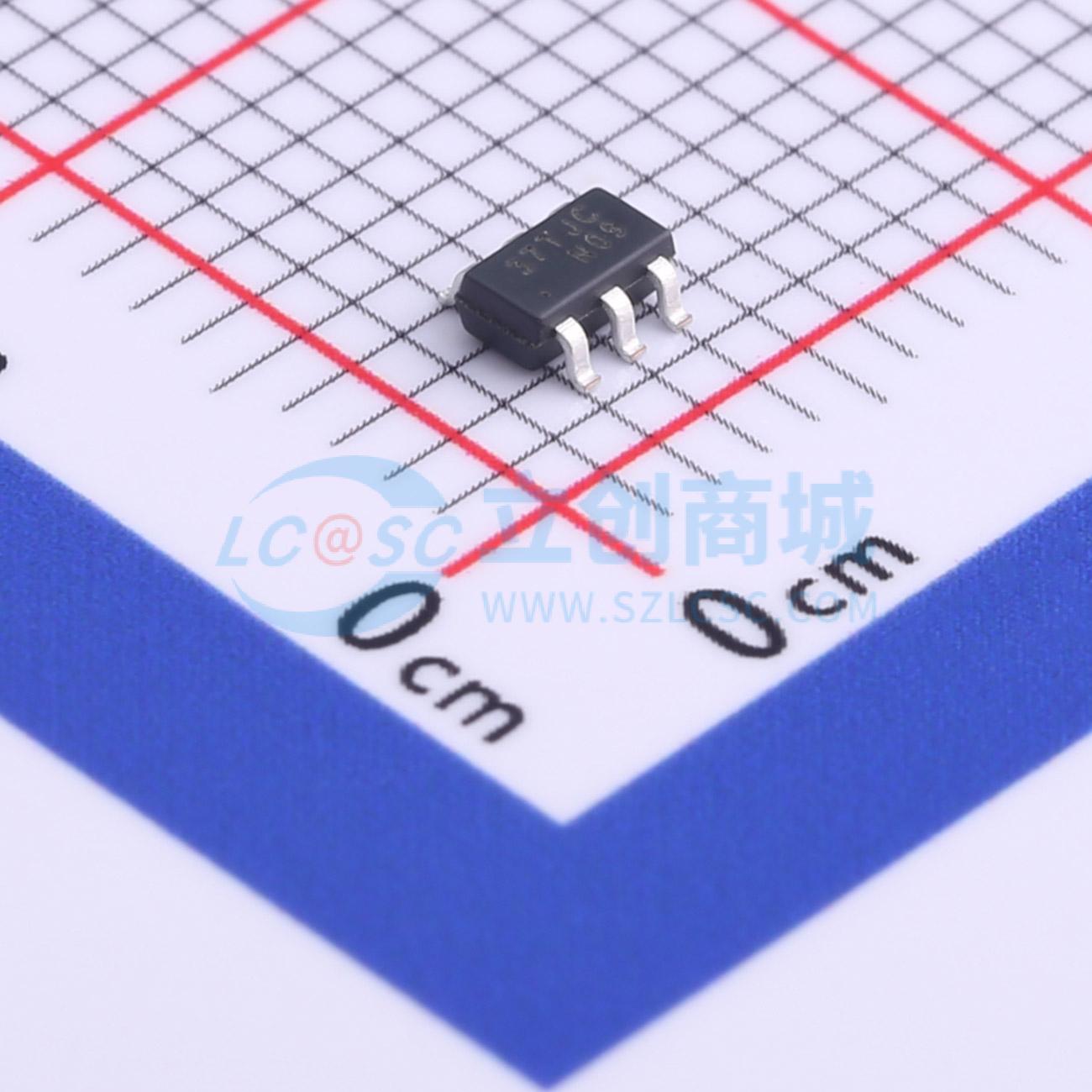

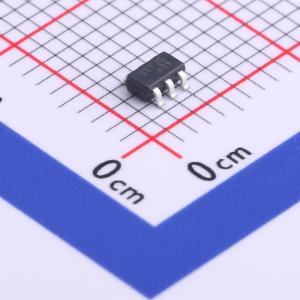

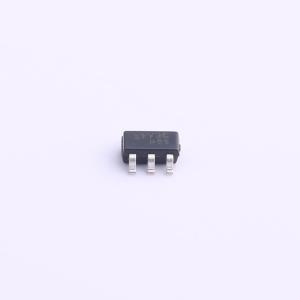

温馨提醒：图片仅供参考，商品以实物为准
GR8837TCG
带打嗝保护的绿色模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR8837T是一款高度集成、启动电流低的电流模式PWM控制器，具备绿色模式功能。其集成功能还包括电流检测前沿消隐、内部斜坡补偿、软启动过负载保护（OLP）和过流保护（OCP）。此外，RTL引脚可通过注入高于3.5V的高电平实现过压保护（OVP）自动恢复功能，注入低于1V的低电平实现过温保护（OTP）自动恢复保护功能
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR8837TCG
- 商品编号
- C436825
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 6.8V~29V | |
| 开关频率 | 65kHz | |
| 耗散功率(Pd) | 250mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
GR8837T是一款高度集成、启动电流低的电流模式PWM控制器，具备绿色模式功能。其集成功能还包括电流检测前沿消隐、内部斜率补偿、软启动、过负载保护（OLP）和过流保护（OCP）。此外，RTL引脚通过注入高于3.5V的高电平实现过压保护（OVP）自动恢复功能，注入低于1V的低电平实现过温保护（OTP）自动恢复保护功能。这些功能使电源能够轻松满足最严苛的电源要求。 GR8837T提升了电源性能并降低了成本，提供8引脚DIP和6引脚SOT - 26封装。
商品特性
- 电流模式控制
- 待机功耗低于100mW
- 欠压锁定（UVLO）
- 无音频噪声绿色模式控制
- 65kHz开关频率
- 内部前沿消隐
- 内部斜率补偿
- 内部软启动
- 栅极输出电压钳位
- 抖动和软驱动以降低电磁干扰（EMI）
- 外部过压保护（OVP）自动恢复模式
- 外部过温保护（OTP）自动恢复模式
- 过负载保护（OLP） - 自动恢复模式
- Vcc过压保护（OVP） - 自动恢复模式
- 300mA驱动能力
应用领域
- 电池充电器
- 开放式开关电源（SMPS）
- 开关型AC/DC适配器
