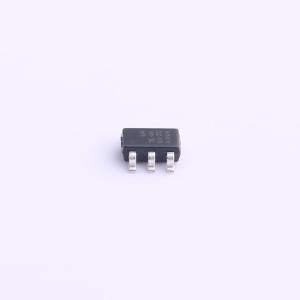

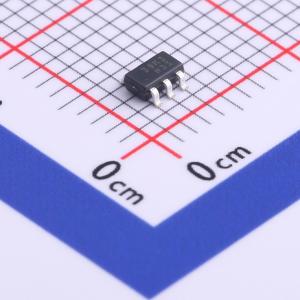

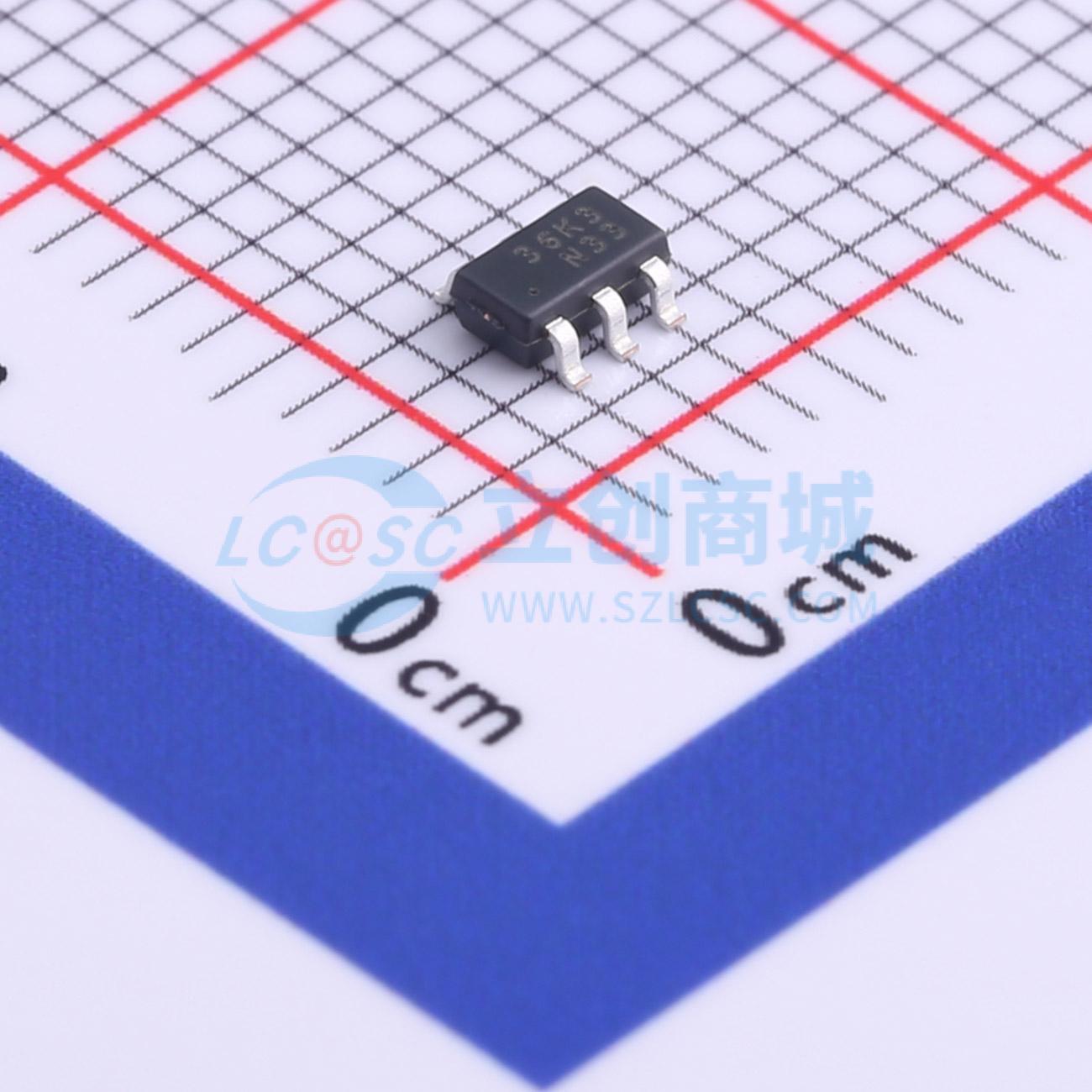

GR8836CG
具备集成保护功能的绿色模式PWM控制器
- 描述
- GR8836是一款高度集成、启动电流低的电流模式PWM控制器，具备绿色模式功能。该功能使电源能够轻松满足最严苛的节能要求。其集成功能还包括电流检测前沿消隐、内部斜率补偿、逐周期峰值电流限制和软启动
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR8836CG
- 商品编号
- C436823
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~25V | |
| 开关频率 | 50kHz~130kHz | |
| 耗散功率(Pd) | 650mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 80% | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过载保护(OLP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
GR8836是一款高度集成、启动电流低的电流模式PWM控制器，具备绿色模式功能。该功能使电源轻松满足最严苛的节能要求。集成功能还包括电流检测前沿消隐、内部斜率补偿、逐周期峰值电流限制和软启动。过负载保护（OLP）、过流保护（OCP）和过压保护（OVP）为故障情况提供保护性能。为保护外部功率MOSFET免受电源过压损坏，GR8836的OUT引脚电压被钳位在约18V。GR8836提升了电源性能并降低了成本。它采用8引脚DIP和6引脚SOT - 26封装。
商品特性
- 电流模式控制
- 极低的启动电流
- 欠压锁定（UVLO）
- 无音频噪声绿色模式控制
- 可编程开关频率
- 逐周期峰值电流限制
- 内部前沿消隐
- 内部斜率补偿
- 内部软启动
- 栅极输出电压钳位
- VCC引脚过压保护（OVP）
- 过负载保护（OLP）
- CS引脚过流保护（OCP）
- 芯片过温保护（OTP）
- 300mA驱动能力
应用领域
- 开关型AC/DC电源适配器
- 电池充电器
- 开放式开关电源（SMPS）
