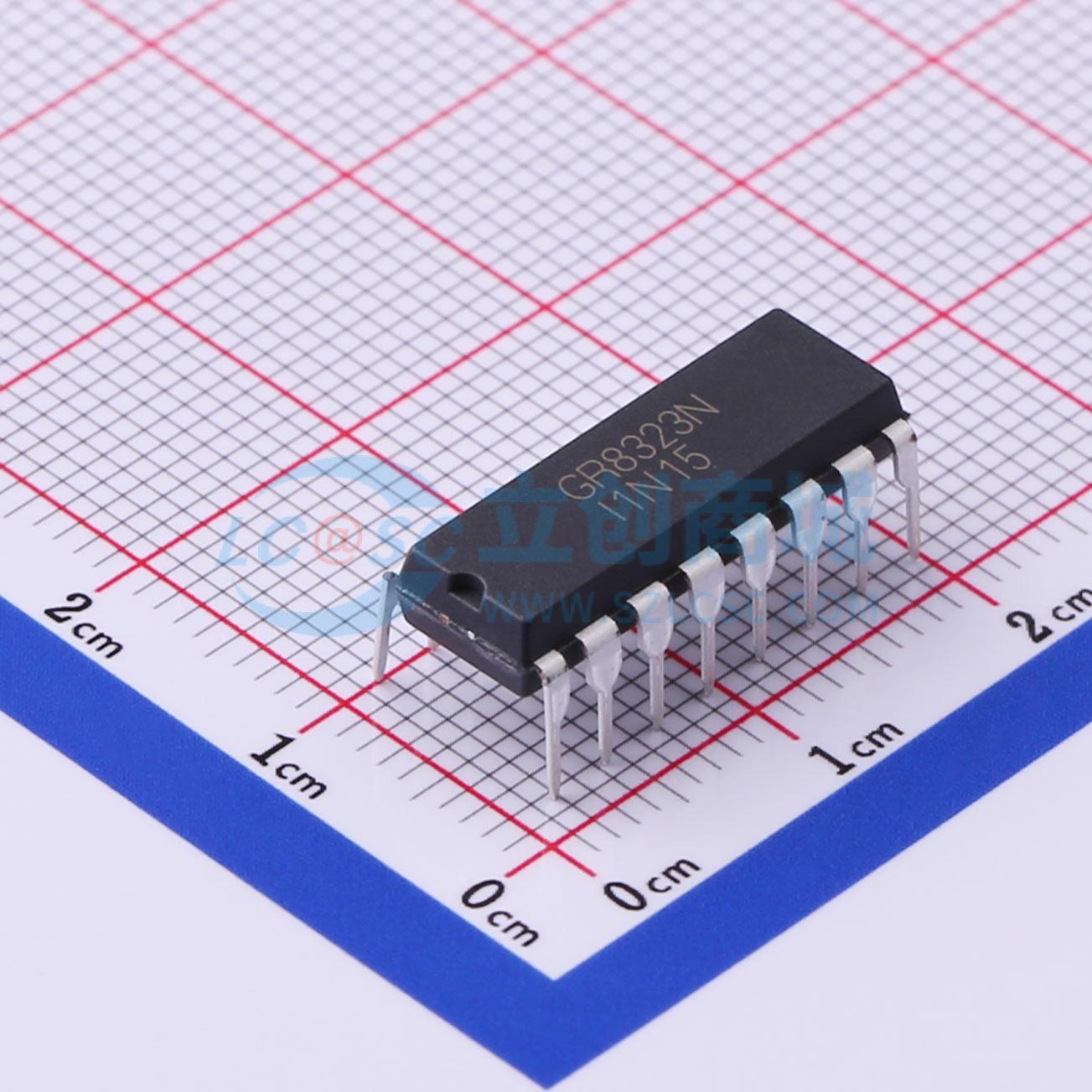

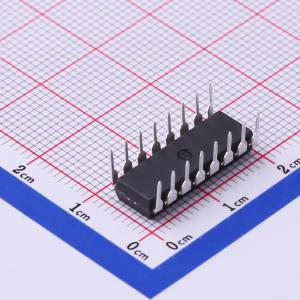

温馨提醒：图片仅供参考，商品以实物为准
GR8323NJG
具备过流保护（OCP）和过温保护（OTP）功能的四通道电源监控IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR8323N 旨在监测开关电源的输出，并生成电源正常信号以通知系统。它提供过压保护、欠压保护、过流保护以及电源正常信号生成功能。过压保护（OVP）和欠压保护（UVP）可监测 3
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR8323NJG
- 商品编号
- C436814
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 5V~15V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | - | |
| 工作温度 | -20℃~+85℃ |
商品概述
GR8323N旨在监测开关电源的输出，并生成电源正常信号通知系统。它提供过压保护、欠压保护、过流保护和电源正常信号生成功能。过压保护（OVP）和欠压保护（UVP）监测3.3V、5V和两路12V电源，以保护电源和系统。过流保护（OCP）监测IS33、IS5、IS12A、IS12B输入电流检测信号。由Iref和设定电阻组成的可调过流触发点，方便用户设计过流保护。过温保护（OTP）输入具有迟滞功能。在过温保护条件下，GR8323N将关闭。当输出就绪时，电源正常功能会发出电源正常信号；因此，GR8323N为系统提供了可靠的电源环境。
商品特性
- 对3.3V、5V和两路12V电源进行过压保护和锁定
- 对3.3V、5V和两路12V电源进行欠压保护和锁定
- 对3.3V、5V和两路12V电源进行过流保护和锁定
- PGO和FPO/引脚采用开漏输出
- 300mS电源正常延迟
- 欠压和过流保护延迟75mS
- PSON/消抖时间为38ms
- 73uS宽度噪声去毛刺
- 宽电源电压范围
- 特别考虑交流电源关闭情况
- 可编程过温保护
应用领域
- 电脑电源
- 液晶电视电源
