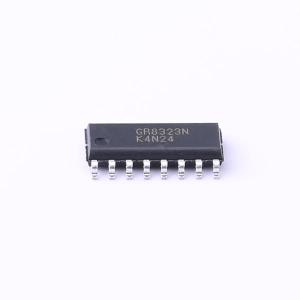

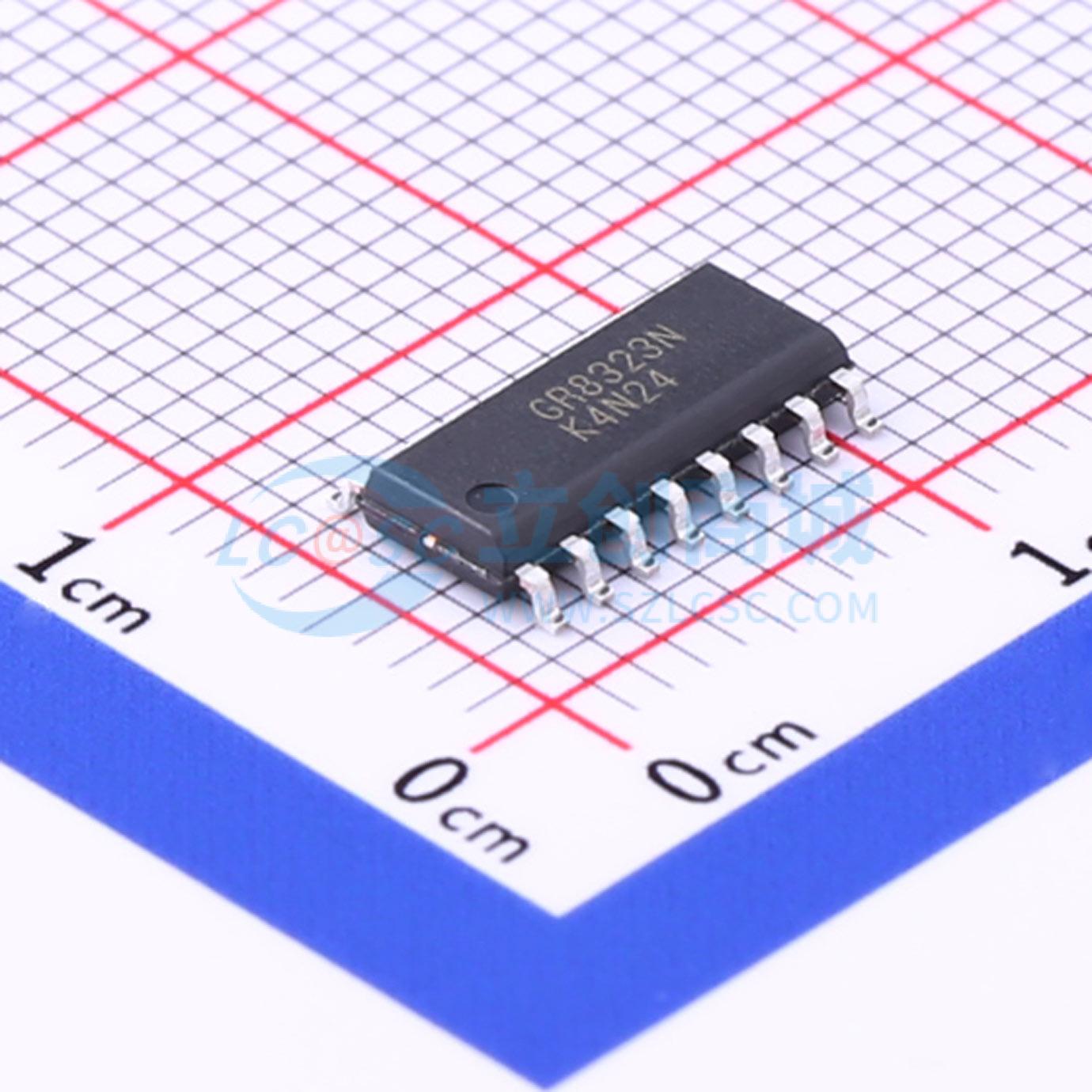

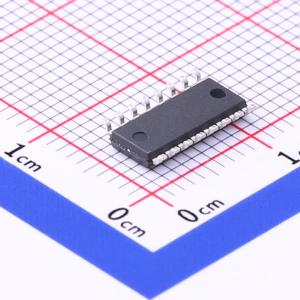

GR8323NKG

具备过流保护（OCP）和过温保护（OTP）功能的四通道电源监控IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于监控开关电源的输出，并生成电源正常信号通知系统。它提供过压保护、欠压保护、过流保护和电源正常信号生成。过压保护 (OVP) 和欠压保护 (UVP) 监控 3.3V、5V 和两个 12V 以保护电源和系统。过流保护 (OCP) 监控 IS33、IS5、IS12A、IS12B 输入电流检测。由 Iref 和设置电阻组成的可调过流触发点，帮助用户轻松设计 OCP。过温保护 (OTP) 输入具有滞后功能。在 OTP 条件下，设备将关闭。当输出就绪时，电源正常功能会发出电源正常信号，为系统提供可靠的电源环境。
品牌名称: Grenergy(南京绿芯)
商品型号: GR8323NKG
商品编号: C436815
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.332克(g)

商品参数

商品概述

GR8323N旨在监测开关电源的输出，并生成电源正常信号通知系统。它提供过压保护、欠压保护、过流保护以及电源正常信号生成功能。过压保护（OVP）和欠压保护（UVP）监测3.3V、5V和两路12V电源，以保护电源和系统。过流保护（OCP）监测IS33、IS5、IS12A、IS12B输入电流检测信号。由Iref和设定电阻组成的可调过流触发点，方便用户设计过流保护。过温保护（OTP）输入具有迟滞功能。在过温保护触发时，GR8323N将关闭。当输出就绪时，电源正常功能会发出电源正常信号；因此，GR8323N为系统提供了可靠的电源环境。

商品特性

对3.3V、5V和两路12V电源进行过压保护和锁定
对3.3V、5V和两路12V电源进行欠压保护和锁定
对3.3V、5V和两路12V电源进行过流保护和锁定
PGO和FPO/引脚采用开漏输出
300ms电源正常延迟
欠压和过流保护延迟75ms
PSON/消抖时间38ms
73μs宽度噪声去毛刺
宽电源电压范围
特别考虑交流电源关闭情况
可编程过温保护

应用领域

电脑电源
液晶电视电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	5V~16V
	电池类型	-
	电池节数	-

	属性	参数值
	工作温度	-20℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	1mA
