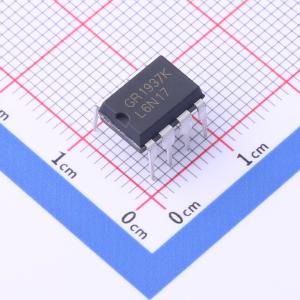

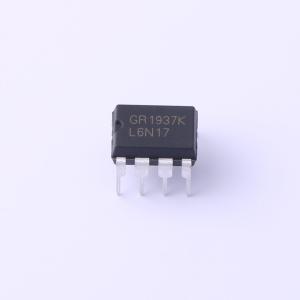

GR1937KJAG
650V 6.8V~28V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用：电池充电器。开放式开关电源。AC/DC开关电源
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR1937KJAG
- 商品编号
- C436806
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.924克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 6.8V~28V | |
| 开关频率 | 60kHz~70kHz | |
| 耗散功率(Pd) | 650mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 晶体管耐压 | 650V | |
| 工作温度 | -20℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
GR1937K内部集成了一个脉宽调制控制器和一个650V的高压功率MOSFET。GR1937K的启动电流很低，它的电流模式脉宽调制使得在轻载时工作在节能模式。GR1937K集成功能包括电流检测的边沿消隐、内部斜率补偿、逐周期峰值电流限制和软启动。另外，在误动作时，过流保护(OCP)、过压保护(OVP)和过载保护 (OLP)能为芯片提供充分的保护。GR1937K拥有更好的特性和更低的电源成本。
商品特性
- 内建650V MOSFET
- 待机功耗小于75mW
- 欠压闭锁(UVLO)
- 无异音噪声节能模式控制
- 开关频率为65KHz
- 内置前沿消隐时间
- 内置斜率补偿
- 内部软启动
- 闸门过电压箝位
- EMI抖频与软驱动
- 超载保护(OLP)
- VCC脚位的过压保护(OVP)
- 300mA驱动能力
应用领域
- 电池充电器开放式开突电源
- AC/DC开
