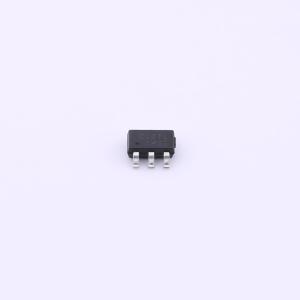

温馨提醒：图片仅供参考，商品以实物为准
GR1230TCG
集成保护功能的多模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR1230T是一款用于反激式转换器的高性能多模式（准谐振/临界导通模式）PWM控制器。它最大限度地减少了元件数量，采用超小型SOT - 26封装。这些特性使其成为低成本应用的理想设计方案
- 品牌名称
- Grenergy(南京绿芯)
- 商品型号
- GR1230TCG
- 商品编号
- C436798
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~26.5V | |
| 开关频率 | 92kHz~108kHz | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；QR | |
| 反馈方式 | 副边反馈 |
商品概述
GR1230T是一款用于反激式转换器的高性能多模式（QR/CCM）PWM控制器。它最大限度地减少了元件数量，采用超小的SOT-26封装。这些特点使其成为低成本应用的理想设计。它具备低启动电流、绿色节能模式运行、VCC过压保护以及QRD引脚异常状况检测等功能，可防止电路因异常状况而损坏。
商品特性
- 低启动电流（<2μA）
- 多模式运行：重载和低输入电压时为CCM模式；中载时类似QR模式；轻载时为带谷底跳跃的绿色模式；空载时为间歇模式
- 精确的过流保护调节
- QRD引脚过压保护
- 输出短路保护
- 软驱动
- 8ms软启动
- Vcc引脚过压保护（OVP）
- 片上OTP保护
- 采用SOT-26封装，所需外部元件极少
应用领域
- 开关型AC/DC电源适配器
- 开关电源（SMPS）
