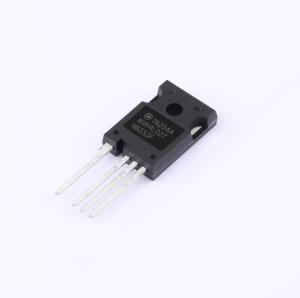

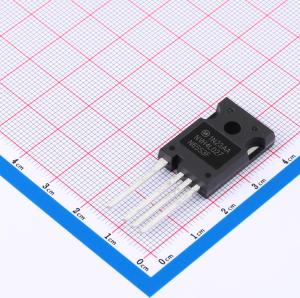

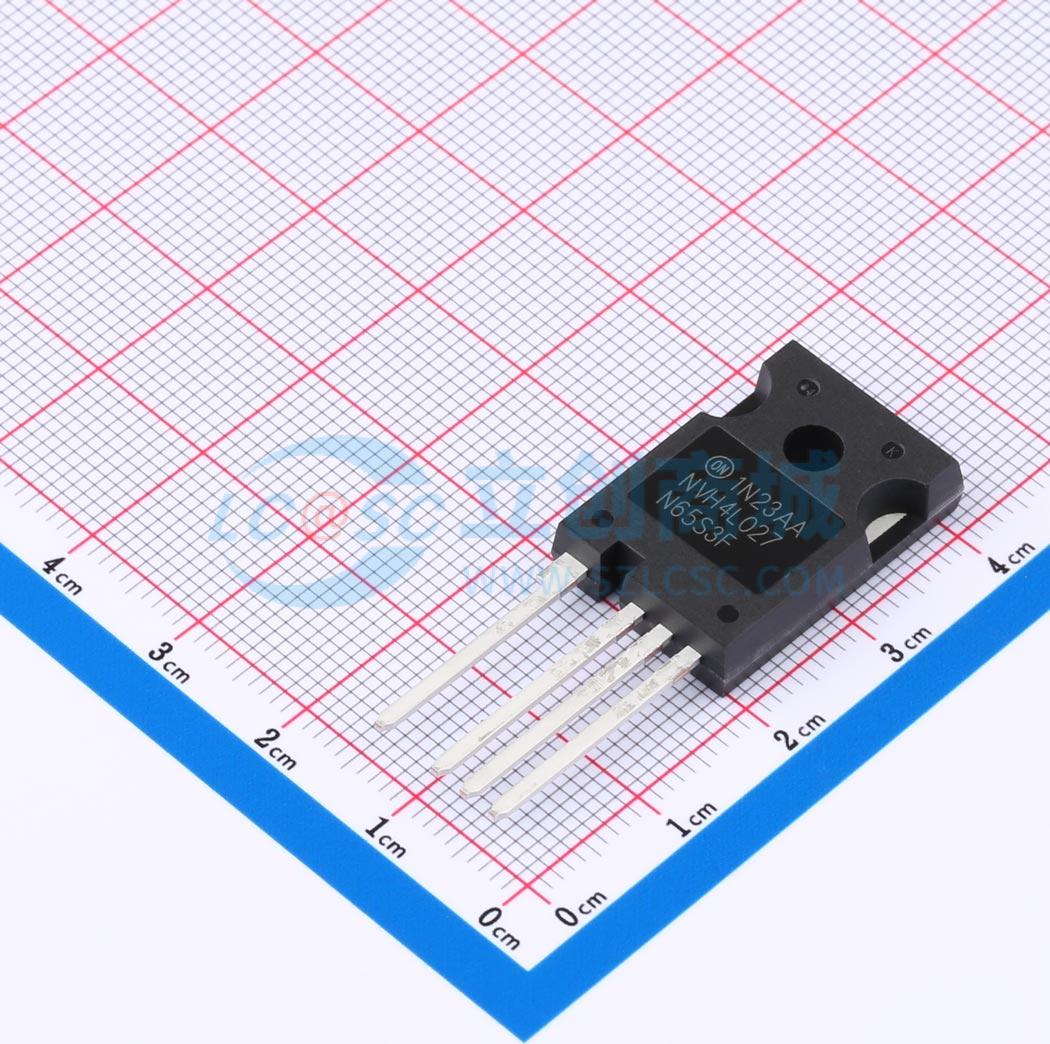

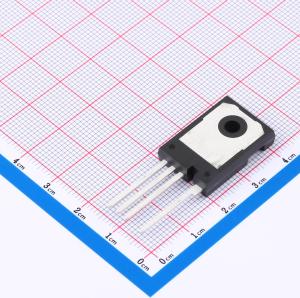

温馨提醒：图片仅供参考，商品以实物为准
NVH4L027N65S3F
单N沟道,电流:75A,耐压:650V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVH4L027N65S3F
- 商品编号
- C3290756
- 商品封装
- TO-247-4L
- 包装方式
- 管装
- 商品毛重
- 8.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 27.4mΩ@10V | |
| 耗散功率(Pd) | 595W | |
| 阈值电压(Vgs(th)) | 5V@3mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 227nC@10V | |
| 输入电容(Ciss) | 7.78nF | |
| 反向传输电容(Crss) | 26pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 200pF |
商品特性
- 高功率耗散
- 隔离安装面
- 2500V 电气隔离
- 直接覆铜基板上的硅芯片
- 低漏极到散热片电容（<30pF）
- 低 RDS(on) HDMOSTM 工艺
- 坚固的多晶硅栅单元结构
- 额定用于非钳位电感负载开关（UIS）
- 快速本征整流器
应用领域
- DC-DC 转换器-电池充电器-开关模式和谐振模式电源-DC 斩波器-交流电机控制
