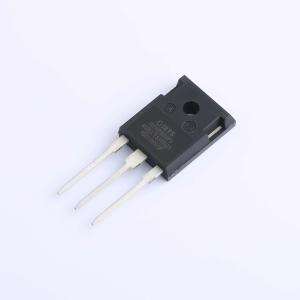

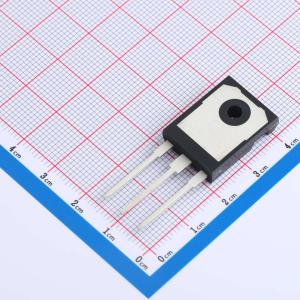

温馨提醒：图片仅供参考，商品以实物为准
IXFH20N50P3
1个N沟道 耐压:500V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：快速本征整流器。 雪崩额定。 低导通电阻RDS(on)和栅极电荷QG。 低封装电感。 高功率密度。 易于安装。应用：开关模式和谐振模式电源。 DC-DC转换器
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXFH20N50P3
- 商品编号
- C3290784
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.913333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 300mΩ@10V | |
| 耗散功率(Pd) | 380W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | 1.8nF | |
| 反向传输电容(Crss) | 8.3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.8nF |
商品概述
这款 N 沟道增强型功率 MOSFET 采用专有平面条形和 DMOS 技术制造。这种先进的 MOSFET 技术经过特别设计，可降低导通电阻，并提供出色的开关性能和高雪崩能量强度。这些器件适用于开关模式电源、有源功率因数校正 (PFC) 和电子灯镇流器。
商品特性
- 快速本征整流器
- 雪崩额定
- 低RDS(ON)和 QG
- 低封装电感
- 高功率密度
- 易于安装
- 节省空间
应用领域
-开关模式和谐振模式电源-DC-DC 转换器-激光驱动器-交流和直流电机驱动器-机器人技术和伺服控制
