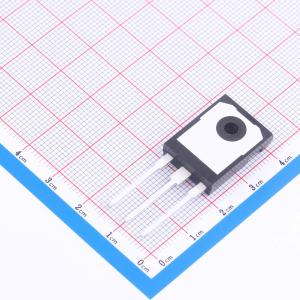

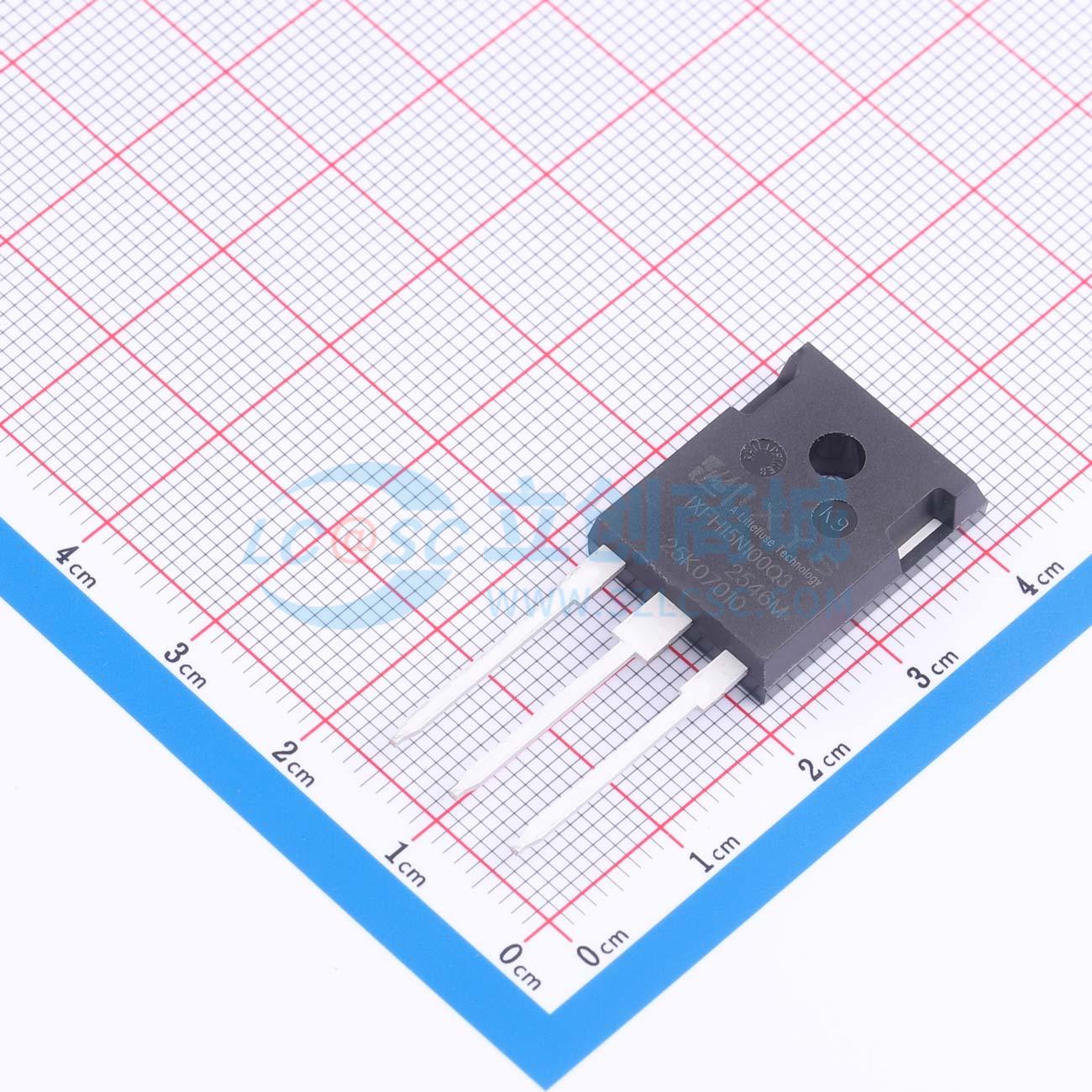

IXFH15N100Q3
1个N沟道 耐压:1kV 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXFH15N100Q3
- 商品编号
- C3290781
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 7.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1kV | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 1.05Ω@10V | |
| 耗散功率(Pd) | 690W | |
| 阈值电压(Vgs(th)) | 6.5V@4mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 23nC@10V | |
| 输入电容(Ciss) | 3.25nF | |
| 反向传输电容(Crss) | 24pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 265pF |
商品概述
这些 N 沟道增强型功率场效应晶体管采用仙童公司专有的平面条形 DMOS 技术制造。 这种先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关模式电源、有源功率因数校正以及基于半桥拓扑的电子灯镇流器。
商品特性
- 20A、500V，漏源导通电阻 RDS(on) = 0.265Ω，条件为栅源电压 VGS = 10V
- 低栅极电荷（典型值 42 nC）
- 低反向传输电容（典型值 11 pF）
- 快速开关
- 100% 雪崩测试
- 改善的 dv/dt 能力
应用领域
-高效开关模式电源-有源功率因数校正-基于半桥拓扑的电子灯镇流器
