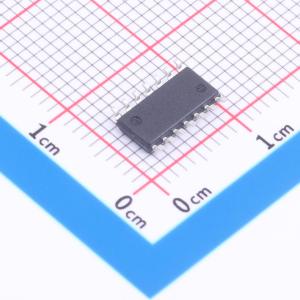

N0602N-S19-AY
N通道,电流:100A,耐压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- N0602N-S19-AY
- 商品编号
- C3290270
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 4.6mΩ@10V | |
| 耗散功率(Pd) | 156W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 133nC@10V | |
| 输入电容(Ciss) | 7.73nF | |
| 反向传输电容(Crss) | 290pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 560pF |
商品特性
- 低导通电阻:RDS(on) 最大值为 4.6 mΩ(VGS = 10 V,ID = 50 A)
- 低输入电容:C\text iss 典型值为 7730 pF(VDS = 25 V,VGS = 0 V)
- 高电流:ID(DC) = ±100 A
- 符合 RoHS 标准
- 质量等级:标准
应用领域
-用于大电流开关
