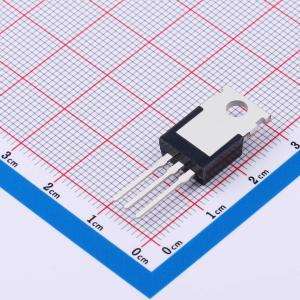

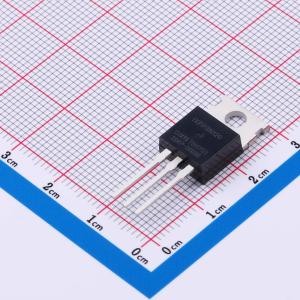

温馨提醒：图片仅供参考，商品以实物为准
IXFP3N120
N沟道,电流:3A,耐压:1200V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXFP3N120
- 商品编号
- C3290292
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.806克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 4.5Ω@10V | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss) | 1.05nF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
IRF720、IRF721、IRF722和IRF723是n沟道增强型硅栅功率场效应晶体管。IRF720R、IRF721R、IRF722R和IRF723R型是先进的功率MOSFET，经过设计、测试并保证能承受指定水平的雪崩击穿模式工作能量。所有这些功率MOSFET适用于开关稳压器、开关转换器、电机驱动器、继电器驱动器以及需要高速和低栅极驱动功率的大功率双极型开关晶体管驱动器等应用。这些型号可直接由集成电路驱动。 IRF系列采用JEDEC TO - 220AB塑料封装。
商品特性
- 低栅极电荷和电容
- 易于驱动
- 开关速度快
- 国际标准封装
- 低导通电阻RDS(on)
- 额定用于无钳位电感负载开关(UIS)
- 模塑环氧树脂符合UL 94 V-0阻燃等级
- 易于安装
- 节省空间
- 高功率密度
