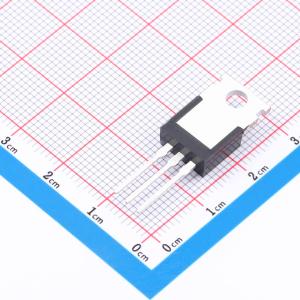

IXTP16N50P
1个N沟道 耐压:500V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXTP16N50P
- 商品编号
- C3290363
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 400mΩ | |
| 耗散功率(Pd) | 300W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5.5V@250uA | |
| 栅极电荷量(Qg) | 43nC@10V | |
| 输入电容(Ciss) | 2.25nF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
这些是N沟道增强型硅栅功率场效应晶体管。它们是先进的功率MOSFET，经过设计、测试并保证能在击穿雪崩工作模式下承受特定水平的能量。所有这些功率MOSFET均适用于开关稳压器、开关转换器、电机驱动器、继电器驱动器以及需要高速和低栅极驱动功率的大功率双极型开关晶体管驱动器等应用。这些型号可直接由集成电路驱动。
商品特性
- 45A，60V
- rDS(ON) = 0.028 Ω
- 温度补偿PSPICE®模型
- 峰值电流与脉冲宽度曲线
- UIS额定曲线
- 175°C工作温度
应用领域
- 开关稳压器-开关转换器-电机驱动器-继电器驱动器-需要高速和低栅极驱动功率的大功率双极型开关晶体管驱动器
