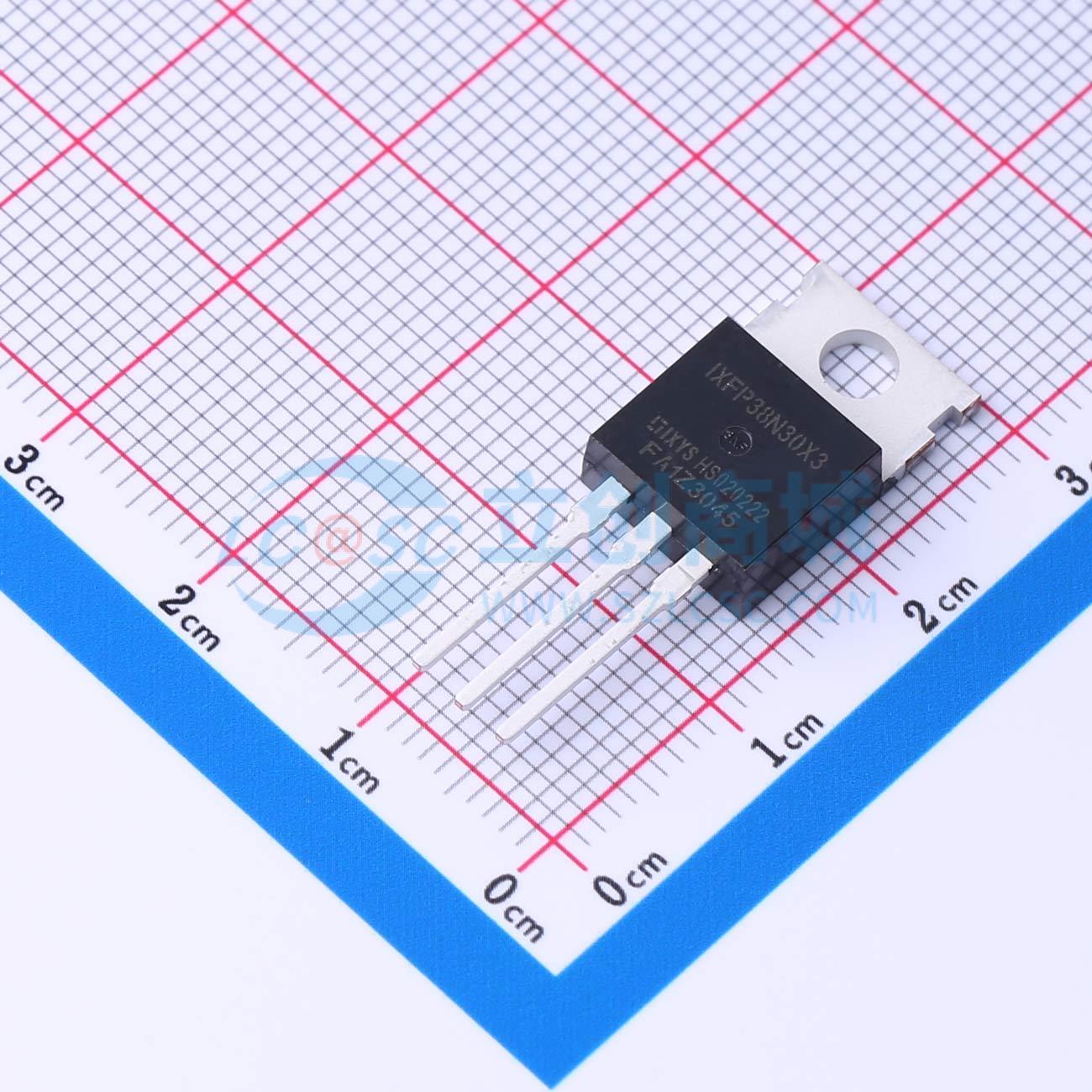

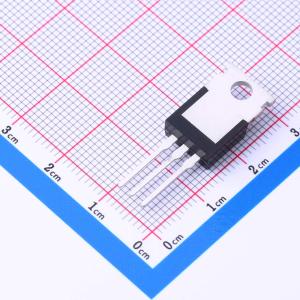

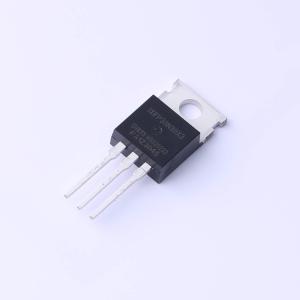

温馨提醒：图片仅供参考，商品以实物为准
IXFP38N30X3
1个N沟道 耐压:300V 电流:38A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：国际标准封装。低RDS(ON)和QG。雪崩额定。低封装电感。高功率密度。易于安装。应用：开关模式和谐振模式电源。DC-DC转换器
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXFP38N30X3
- 商品编号
- C3290320
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 300V | |
| 连续漏极电流(Id) | 38A | |
| 导通电阻(RDS(on)) | 50mΩ@10V | |
| 耗散功率(Pd) | 240W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V@1mA | |
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | 2.24nF | |
| 反向传输电容(Crss) | 330pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
这些是采用MegaFET工艺制造的N沟道功率MOSFET。该工艺采用的特征尺寸接近大规模集成电路（LSI），能实现硅的最佳利用，从而带来出色的性能。它们专为开关稳压器、开关转换器、电机驱动器、继电器驱动器以及双极晶体管发射极开关等应用而设计。这种性能通过特殊的栅极氧化物设计实现，该设计可在3V至5V的栅极偏压范围内提供全额定电导，从而便于直接从逻辑电平（5V）集成电路实现真正的开关功率控制。
商品特性
- 7A，100V
- rDS(ON) = 0.300 Ω
- 2kV静电放电（ESD）保护
- 温度补偿PSPICE模型
- 可直接由CMOS、NMOS、TTL电路驱动
- 峰值电流与脉冲宽度曲线
- 非钳位感性开关（UIS）额定曲线
- 175°C工作温度
