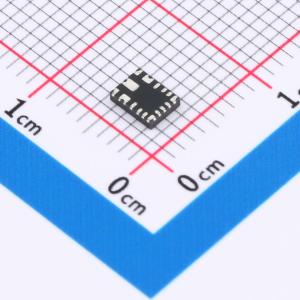

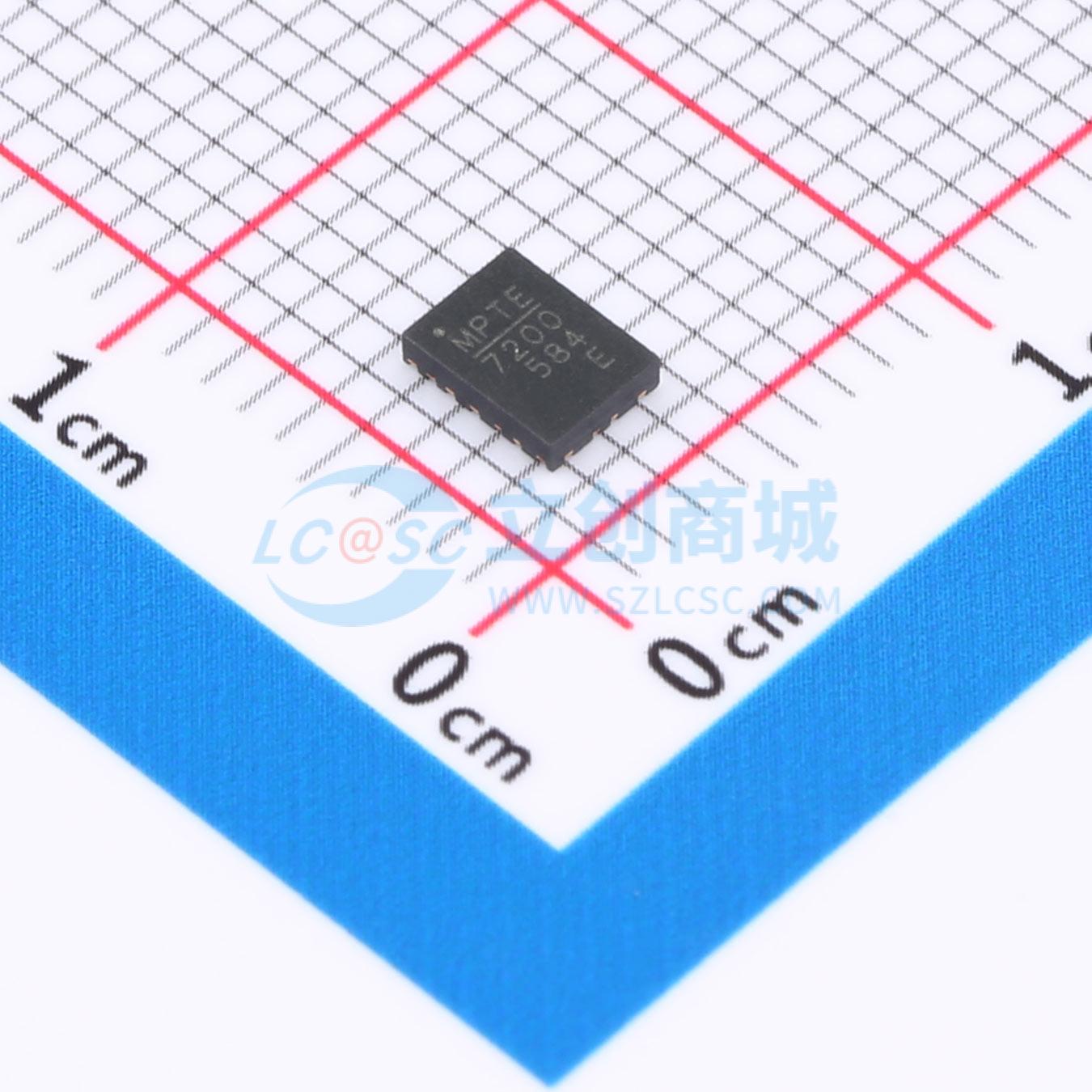

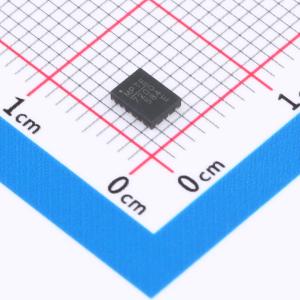

MPQ7200GLE-AEC1-Z

MPQ7200高频率恒流升降压LED驱动器

SMT扩展库PCB免费打样

描述: MPQ7200 是一款高频、恒流、升降压 LED 驱动器，集成了功率 MOSFET。它提供了一种非常紧凑的解决方案，可实现高达 1.2A 的连续输出电流，在较宽的输入电源范围内具有出色的负载和线性调节能力。MPQ7200 也可配置为降压模式，以提供高达 3A 的恒定负载电流。恒定频率滞环控制无需环路补偿即可提供极快的瞬态响应。在降压模式下，开关频率可固定高达 2.3MHz，以降低电流纹波并改善 EMI。在升降压模式下，也可将其配置低至 1.15MHz，以优化效率和热性能。完整的保护功能包括过流保护 (OCP)、输出过压保护 (OVP)、欠压保护 (UVP)、热降额 (TD) 和热关断 (TSD)。如果发生故障情况，故障指示器将输出一个有效的低电平逻辑信号。MPQ7200 仅需少量易于获取的标准外部组件，采用节省空间的 QFN - 19（3mmx4mm）封装。
品牌名称: MPS(芯源)
商品型号: MPQ7200GLE-AEC1-Z
商品编号: C3188548
商品封装: QFN-19(3x4)
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	降压；升压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置

商品概述

MPQ7200 是一款高频、恒流、升降压 LED 驱动器，集成了功率 MOSFET。它提供了一种非常紧凑的解决方案，可实现高达 1.2A 的连续输出电流，在较宽的输入电源范围内具有出色的负载和线性调节能力。MPQ7200 也可配置为降压模式，以提供高达 3A 的恒定负载电流。恒定频率滞环控制无需环路补偿即可提供极快的瞬态响应。在降压模式下，开关频率可固定高达 2.3MHz，以降低电流纹波并改善 EMI。在升降压模式下，也可将其配置低至 1.15MHz，以优化效率和热性能。完整的保护功能包括过流保护 (OCP)、输出过压保护 (OVP)、欠压保护 (UVP)、热降额 (TD) 和热关断 (TSD)。如果发生故障情况，故障指示器将输出一个有效的低电平逻辑信号。 MPQ7200 仅需少量易于获取的标准外部组件，采用节省空间的 QFN - 19（3mmx4mm）封装。

商品特性

6V 至 42V 宽工作输入电压范围
44mΩ/40mΩ 低 RDS(ON) 内部功率 MOSFET
高效同步操作
可配置的 1.2A 升降压模式或 3A 降压模式
无需感测电阻即可配置 LED 电流
降压模式默认开关频率为 2.3MHz，升降压模式默认开关频率为 1.15MHz 并具备扩频功能
PWM 调光（调光频率从 100Hz 到 2kHz）
内部 500Hz 两步调光，占空比可配置
针对 LED 短路（接地和电池）或开路故障、输出过压保护 (OVP) 和热关断 (TSD) 的故障指示
带锁存功能的过流保护 (OCP)
通过 NTC 远程温度感测实现可配置的热降额
EMI 降低技术
采用 QFN - 19（3mmx4mm）可焊侧翼封装
符合 AEC - Q100 1 级标准

应用领域

转向指示灯
日间行车灯 (DRL)
雾灯
尾灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	6V~42V
	开关频率	2.3MHz
	通道数	1
	输出电流	3A
