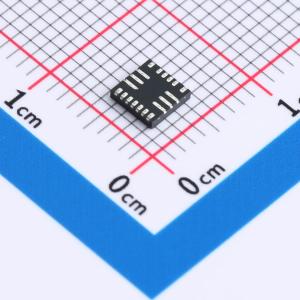

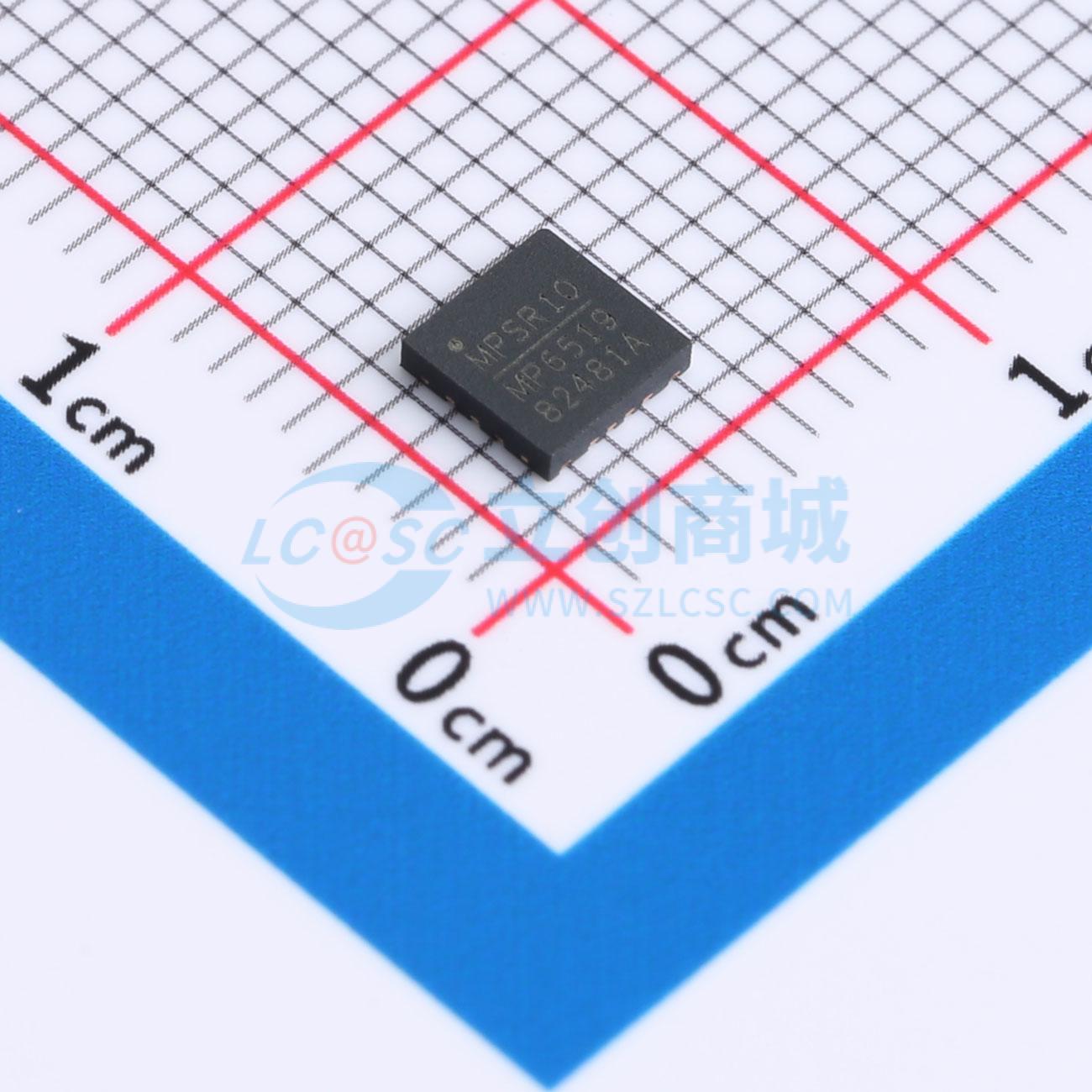

温馨提醒：图片仅供参考，商品以实物为准
MPQ6519GR-AEC1-Z
MPQ6519:高达5A输出电流的单片降压恒流驱动器
SMT扩展库PCB免费打样
- 描述
- MPQ6519 是一款单片式降压电流源驱动器，适用于需要精确且快速电流响应控制的应用。MPQ6519 在较宽的输入电源范围内，可实现高达 5A 的输出电流，并具备出色的负载和线性调整率。四个集成的 MOSFET H 桥控制器可提供快速的动态负载响应和超高效率解决方案。为便于使用，可通过将 MODE 引脚拉高或拉低来控制输出极性。通过外部电阻设置满量程输出电流，输出电流可由 PWM 输入信号在满量程电流范围的 0% 至 100% 之间进行调光。全面的保护功能包括开路负载保护、负载短路保护、过流保护 (OCP)、过温保护 (OTP) 和输入过压保护 (OVP)。MPQ6519 采用 QFN - 19 (4mmx4mm) 封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ6519GR-AEC1-Z
- 商品编号
- C3188551
- 商品封装
- QFN-19(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~28V | |
| 开关频率 | 30kHz~300kHz | |
| 通道数 | 1 | |
| 输出电流 | 5A | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2% |
商品概述
MPQ6519 是一款单片式降压电流源驱动器，适用于需要精确且快速电流响应控制的应用。MPQ6519 在较宽的输入电源范围内，可实现高达 5A 的输出电流，并具备出色的负载和线性调整率。 四个集成的 MOSFET H 桥控制器可提供快速的动态负载响应和超高效率解决方案。为便于使用，可通过将 MODE 引脚拉高或拉低来控制输出极性。 通过外部电阻设置满量程输出电流，输出电流可由 PWM 输入信号在满量程电流范围的 0% 至 100% 之间进行调光。 全面的保护功能包括开路负载保护、负载短路保护、过流保护 (OCP)、过温保护 (OTP) 和输入过压保护 (OVP)。MPQ6519 采用 QFN - 19 (4mmx4mm) 封装。
商品特性
- 3V 至 28V 宽工作输入范围
- 高达 5A 输出负载电流
- 满量程参考精度为 ±2%
- H 桥每个 MOSFET 的 RDS(ON) 为 65mΩ
- H 桥 100% 占空比工作
- 30kHz 至 300kHz 可编程开关频率
- 20kHz 至 100kHz PWM 输入用于电流调节
- 可编程满量程电流
- 效率高达 94%
- 可选电流极性模式
- 通过 PWM 输入检测自动禁用开关
- 关断模式
- 固有开路负载保护
- 逐周期过流保护 (OCP)
- 输出短路保护 (SCP)
- 输入过压保护 (OVP)
- 过温关断
- 采用 QFN - 19 (4mmx4mm) 封装
- 符合 AEC - Q100 1 级标准
应用领域
- 电流调节器
- 直流电机
- 螺线管/执行器
