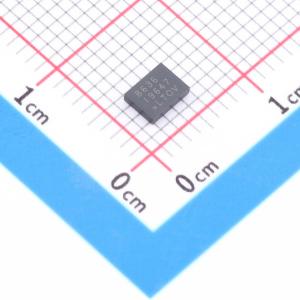

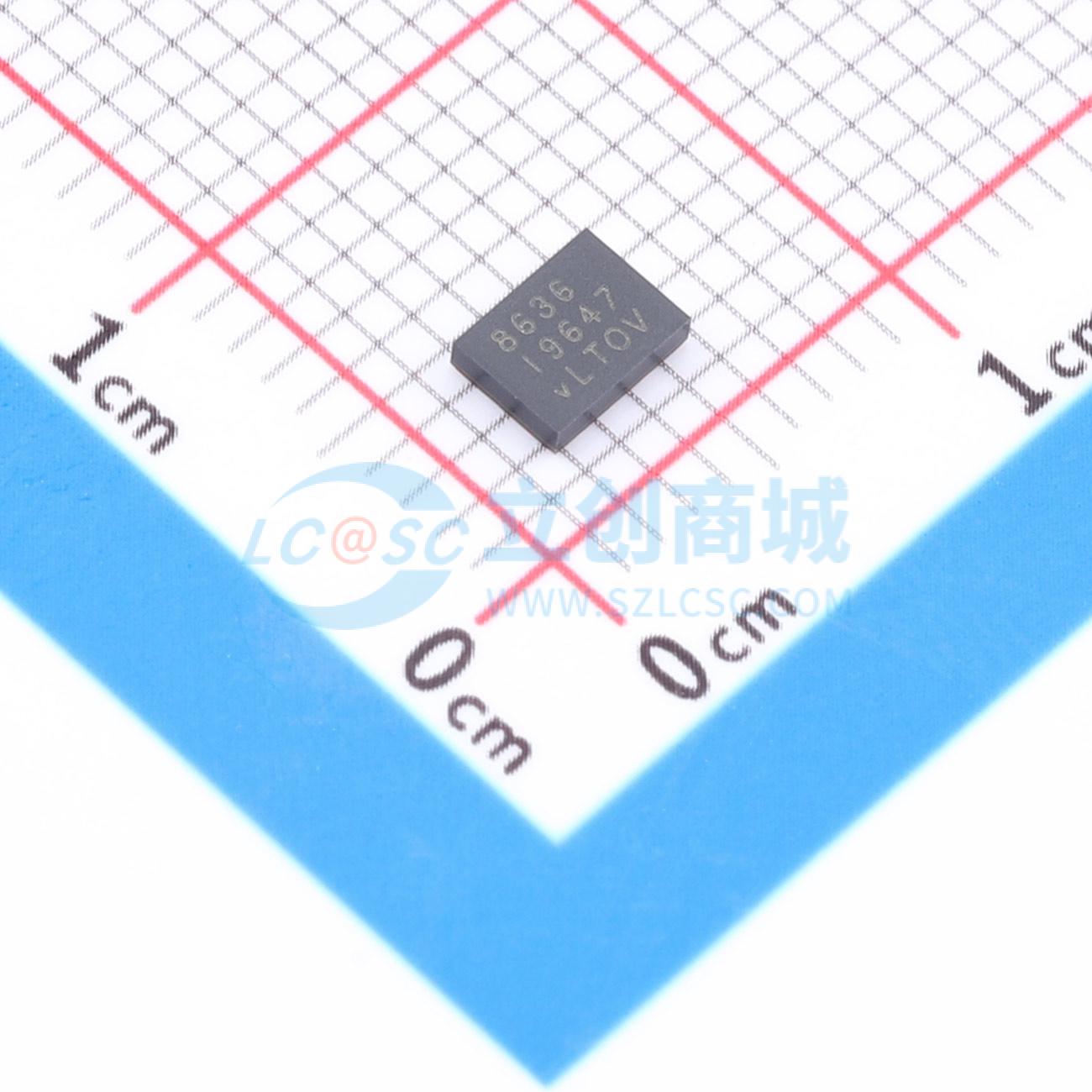

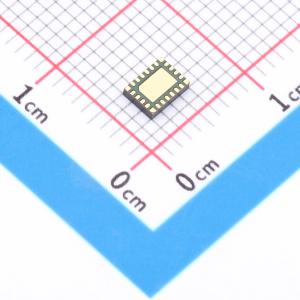

温馨提醒：图片仅供参考，商品以实物为准

LT8636MPV#PBF

具有2.5uA静态电流的42V、5A/7A峰值同步降压型Silent Switcher

描述: 具有2.5μA静态电流的42V、5A/7A峰值同步降压型Silent Switcher
品牌名称: ADI(亚德诺)
商品型号: LT8636MPV#PBF
商品编号: C3188588
商品封装: LQFN-20(4x3)
包装方式: 托盘
商品毛重: 0.14克(g)

商品参数

商品概述

LT8636/LT8637同步降压稳压器采用了Silent Switcher架构，旨在最大限度地减少电磁干扰（EMI）辐射，同时在高开关频率下实现高效率。具有30ns最短导通时间的峰值电流模式控制，即使在高开关频率下也能实现高降压比。在输出完全稳压的情况下，LT8636的超低静态电流仅为2.5µA，适用于在极小负载电流下要求最高效率的应用。LT8637具备外部补偿功能，可在高开关频率下实现均流和快速瞬态响应。CLKOUT引脚可使其他稳压器与LT8636/LT8637同步。突发模式（Burst Mode）操作可实现超低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，扩频操作则可进一步降低电磁干扰辐射。通过TR/SS引脚可实现软启动和跟踪功能，使用EN/UV引脚可设置精确的输入电压欠压锁定（UVLO）阈值。

商品特性

Silent Switcher架构
超低电磁干扰辐射，可选扩频调制
高频下的高效率
在1MHz、12V输入至5V输出时，效率高达96%
在2MHz、12V输入至5V输出时，效率高达95%
宽输入电压范围：3.4V至42V
最大连续输出电流5A，峰值瞬态输出电流7A
突发模式操作下的超低静态电流
在将12V输入稳压至3.3V输出时，静态电流为2.5µA（LT8636），输出纹波小于10mV峰峰值
外部补偿：快速瞬态响应和均流（LT8637）
快速最短开关导通时间：30ns
在所有条件下的低压差：1A时为100mV
强制连续模式
可调节和同步：200kHz至3MHz
输出软启动和电源正常指示
小型20引脚4mmx3mm LQFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车和工业电源
通用降压应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.4V~42V
	输出电压	970mV~42V
	输出电流	5A
	开关频率	3MHz
	工作温度	-55℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
