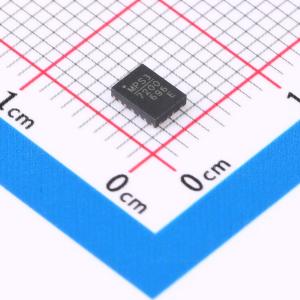

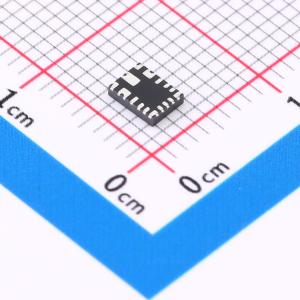

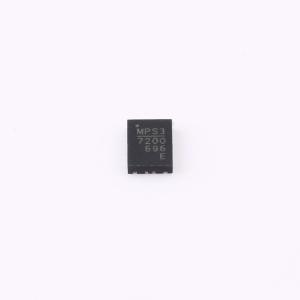

温馨提醒：图片仅供参考，商品以实物为准

MP7200GLE-Z

42V Buck-Boost或3A Buck同步LED驱动器

SMT扩展库PCB免费打样

描述: 是一款高频、恒流、升降压 LED 驱动器，集成了功率 MOSFET。它提供了一个非常紧凑的解决方案，可在较宽的输入电源范围内实现高达 1.2A 的连续输出电流，并具有出色的负载和线性调节能力。也可以配置为降压模式，以提供高达 3A 的恒定负载电流。恒频滞环控制模式可提供极快的瞬态响应，无需环路补偿
品牌名称: MPS(芯源)
商品型号: MP7200GLE-Z
商品编号: C3188550
商品封装: QFN-19(3x4)
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

MP7200是一款高频恒流升降压LED驱动器，内置功率MOSFET。它提供非常紧凑的解决方案，可实现高达1.2A的连续输出电流，在宽输入电压范围内具有出色的负载和线路调节性能。MP7200还可以配置为降压模式，提供高达3A的恒定负载电流。恒定频率滞环控制模式提供了极快的瞬态响应，无需环路补偿。在降压模式下，开关频率固定为2.3MHz，以减少电流纹波并改善EMI；在升降压模式下，开关频率降至1.15MHz，以优化效率和热性能。全面的保护功能包括过流保护（OCP）、输出过压（OV）和欠压（UV）保护、热折返（TD）和热关断（TSD）。当发生故障时，故障指示器输出低电平信号。

商品特性

宽6V至42V的工作输入范围
低RDS(ON)内部功率MOSFET，分别为44mΩ/40mΩ
高效率同步模式操作
可配置1.2A降压-升压或3A降压模式
无需电流检测电阻即可配置LED电流
默认降压模式下的开关频率为2.3MHz，降压-升压模式下的开关频率为1.15MHz，并具有扩频PWM调光（调光频率从100Hz到2kHz）
内置500Hz两步调光，可配置占空比
LED短路（对地和电池）及开路、输出过电压和热关断故障指示
带锁存模式的过流保护(OCP)
通过NTC远程温度传感实现可配置的热降额
EMI降低技术
采用QFN-19 (3mmx4mm)封装，带有可焊接侧翼

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~42V
	开关频率	2.3MHz
	通道数	1

	属性	参数值
	输出电流	3A；1.2A
	调光	PWM
	拓扑结构	降压；升压
	工作温度	-40℃~+125℃
