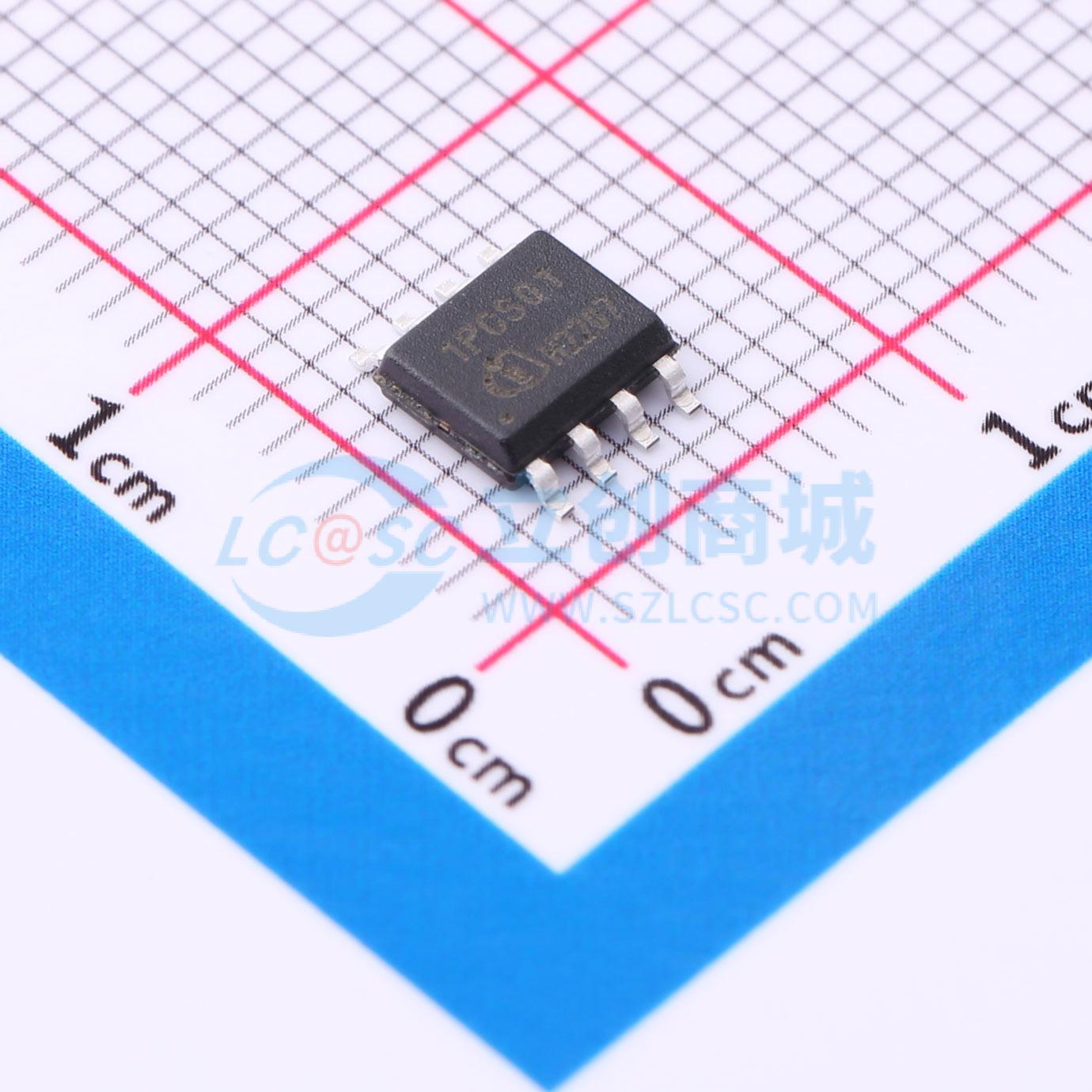

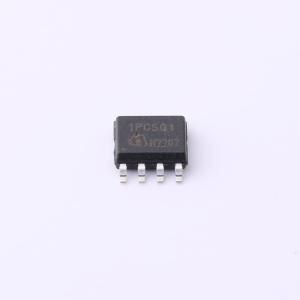

温馨提醒：图片仅供参考，商品以实物为准
ICE1PCS01GFUMA1
10.2V~21V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ICE1PCS01GFUMA1
- 商品编号
- C3093887
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 10.2V~21V | |
| 开关频率 | 133kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 升压式 | |
| 功能特性 | 欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | DCM；CCM | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
ICE1PCS01/G是一款8引脚宽输入范围有源功率因数校正转换器控制集成电路。它专为升压拓扑结构的转换器设计，所需外部元件少。建议通过外部辅助电源为其供电，该电源将控制集成电路的开启与关闭。该集成电路在连续导通模式下工作，采用平均电流控制，仅在轻载条件下工作于断续导通模式。开关频率可通过引脚4的电阻进行编程。电流环和电压环的补偿均外置，为用户提供完全的控制权。集成了多种保护功能以确保系统安全运行条件，例如峰值电流限制、掉电保护和输出欠压检测。内部基准经过修整（5V±2%），以确保精确的保护和控制电平。该器件具有独特的软启动功能，可限制启动电流，从而降低升压二极管的应力。
商品特性
- 外部元件少，易于使用
- 支持宽输入范围
- 平均电流控制
- 电流环与电压环补偿外置，提供更大的用户灵活性
- 可编程工作/开关频率（50kHz ~ 250kHz）
- 在125kHz时，最大占空比为95%（典型值）
- 经修整的内部基准电压（5V±2%）
- VCC欠压锁定
- 逐周期峰值电流限制
- 过压保护
- 开环检测
- 输出欠压检测
- 掉电保护
- 增强的动态响应
- 独特的软启动以限制启动电流
- 满足IEC 1000-3-2的D类要求
