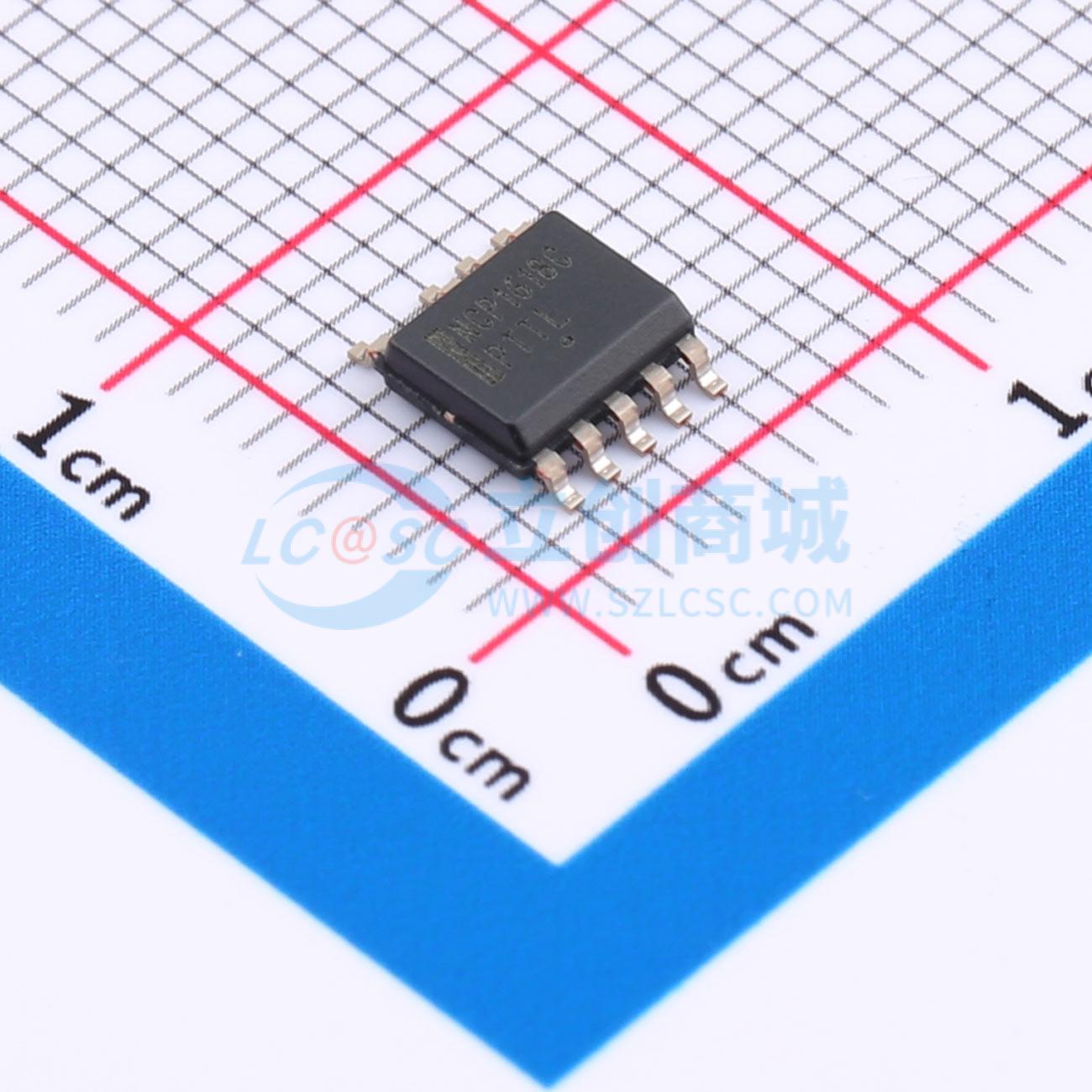

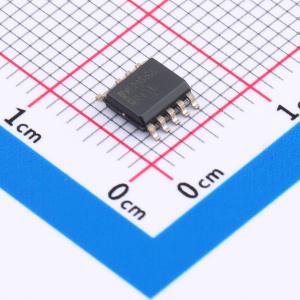

温馨提醒：图片仅供参考，商品以实物为准

NCP1618CDR2G

高压多模式功率因数控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1618是一款创新的多模式功率因数控制器。该电路会根据开关周期时长自然地从一种工作模式转换到另一种工作模式，从而在输入电压/负载范围内实现效率优化。在极轻负载条件下，电路可进入软跳周期模式以将损耗降至最低。该电路采用SO - 9封装，还集成了构建坚固紧凑的PFC级所需的特性，仅需少量外部元件。
品牌名称: onsemi(安森美)
商品型号: NCP1618CDR2G
商品编号: C3093902
商品封装: SOP-10
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃@(Tj)
	工作模式	CCM；CRM；DCM
	反馈方式	副边反馈

商品概述

NCP1618是一款创新的多模式功率因数控制器。该电路会根据开关周期时长自然地从一种工作模式转换到另一种工作模式，从而在输入电压/负载范围内实现效率优化。在极轻负载条件下，电路可进入软跳周期模式以将损耗降至最低。该电路采用SO - 9封装，还集成了构建坚固紧凑的PFC级所需的特性，仅需少量外部元件。

商品特性

多模式运行，可在输入电压/负载范围内实现优化运行：
- 重载条件下的连续导通模式（CCM）
- 中轻载条件下的频率钳位临界导通模式（FCCrM）
- FCCrM：当临界导通模式开关频率低于130 kHz时为临界导通模式（CrM），否则在130 kHz时为不连续导通模式（DCM）
- 轻载条件下降低DCM频率
- 强制最低DCM频率高于25 kHz
- FCCrM中的谷底导通
- 极轻负载条件下的软跳周期模式
所有模式（软跳周期模式除外）下接近单位功率因数
严格控制开关频率在25 kHz至130 kHz之间
高压启动电流源，用于在启动时对VCC电容充电
调节环路的内部补偿
X2电容放电功能
快速输入电压/负载瞬态补偿（动态响应增强器）
宽VCC工作范围（4.5 V至35 V）
输入电压范围检测pfcOK信号，用于启用/禁用下游转换器
抖动功能，便于进行EMI滤波
软过压保护和快速过压保护
输入电压骤降和欠压检测
两级过流检测
大容量电容欠压检测
OVP2：使用ZCD引脚的冗余过压保护
热关断

应用领域

电脑电源
所有需要功率因数校正的离线电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~35V
	开关频率	65kHz
	晶体管耐压	700V
