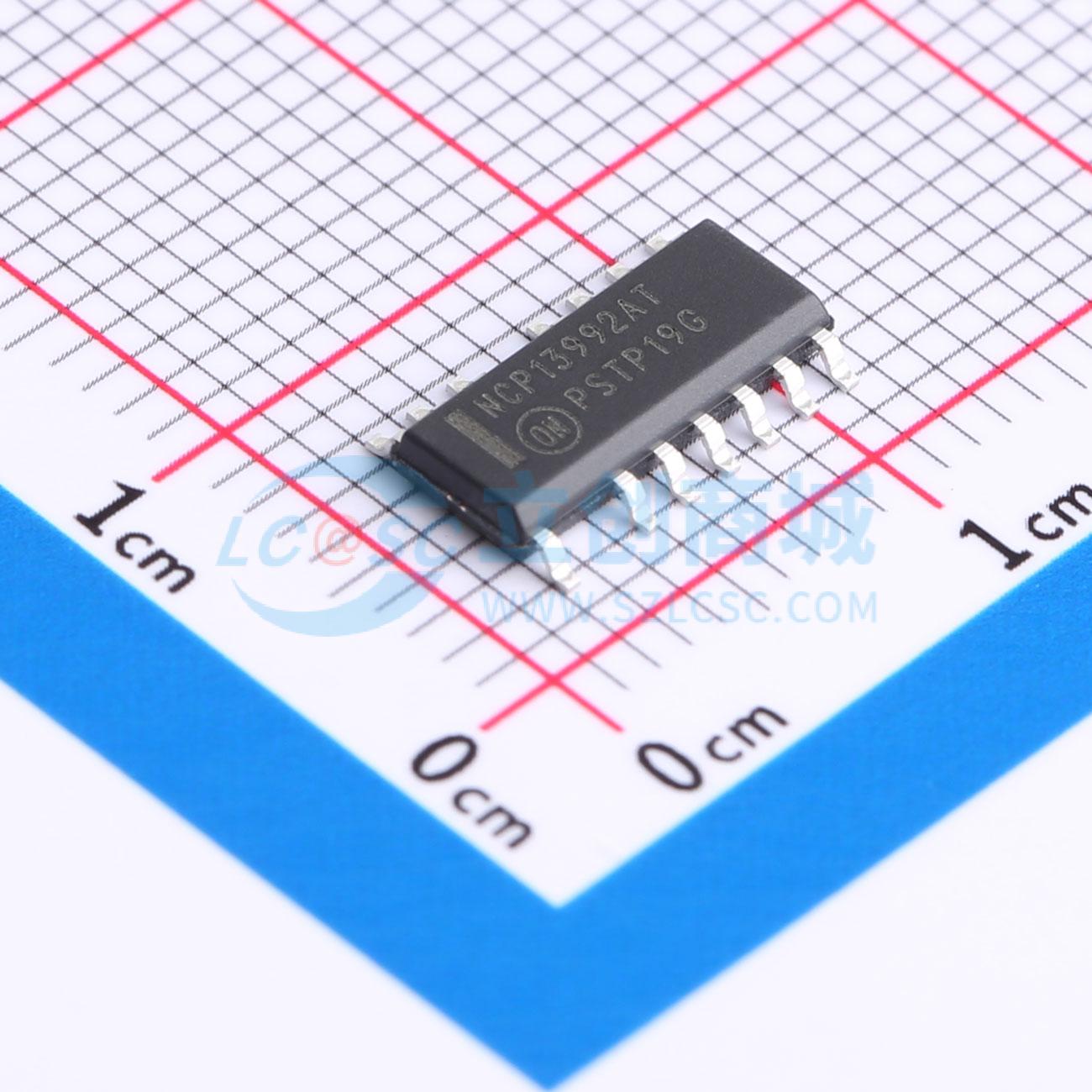

NCP13992ATDR2G

集成高压驱动器的高性能电流模式谐振控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP13992是一款用于半桥谐振转换器的高性能电流模式控制器。该控制器集成了600 V栅极驱动器，简化了布局并减少了外部元件数量。内置的欠压输入功能使该控制器能轻松应用于各种场合
品牌名称: onsemi(安森美)
商品型号: NCP13992ATDR2G
商品编号: C3094032
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

	属性	参数值
	晶体管耐压	600V
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-50℃~+150℃@(Tj)

商品概述

NCP13992是一款用于半桥谐振转换器的高性能电流模式控制器。该控制器集成了600 V栅极驱动器，简化了布局并减少了外部元件数量。内置的欠压输入功能便于该控制器在所有应用中使用。在需要PFC前级的应用中，NCP13992具备一个专用输出，用于驱动PFC控制器。这一特性与静音跳跃模式技术相结合，进一步提高了整个应用的轻载效率。NCP13992提供了一系列保护功能，确保在任何应用中都能安全运行。这些保护功能包括：过载保护、过流保护（防止硬开关周期）、欠压检测、光耦开路检测、自动死区时间调整、过压（OVP）和过温（OTP）保护。

商品特性

20 kHz至750 kHz的高频运行
电流模式控制方案
具有最大死区时间钳位的自动死区时间
用于快速稳定谐振槽路的专用启动序列
提高效率的轻载运行模式
最小化变压器声学噪声的静音跳跃运行模式
锁存或自动恢复式过载保护
锁存或自动恢复式输出短路保护
用于严重故障情况（如OVP或OTP）的锁存输入
失谐开关保护
开环反馈保护
精确的欠压保护
根据负载条件进行PFC级运行控制
极低泄漏电流的启动电流源
关断模式或故障模式下的动态自供电（DSS）运行
引脚到相邻引脚/引脚开路故障保护
这些是无铅器件

应用领域

适配器和离线电池充电器
平板显示器电源转换器
计算机电源
工业和医疗电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~20V
	开关频率	20kHz~750kHz
	最大占空比	50%
