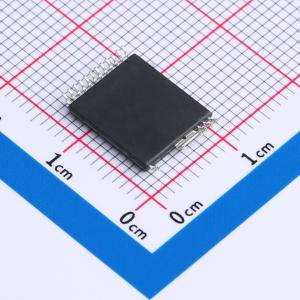

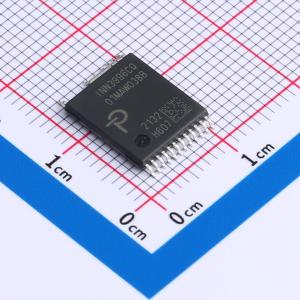

INN3996CQ-TL

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: INN3996CQ-TL
商品编号: C3093922
商品封装: InSOP-24D
包装方式: 编带
商品毛重: 0.72克(g)

商品参数

	属性	参数值
	晶体管耐压	900V
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Ta)

商品概述

InnoSwitch™3 - AQ 系列 IC 极大地简化了汽车应用中隔离反激式电源转换器的设计和制造。InnoSwitch3 - AQ 系列将初级和次级控制器以及安全级反馈集成到单个 IC 中，即使在输入电压范围非常宽的情况下，也能实现精确的输出电压调节。 InnoSwitch3 - AQ 系列器件具备多种保护功能，包括线路过压和欠压保护、输出过压、过流限制以及过温关断。30uV 的启动电压使 InnoSwitch3 器件成为应急电源 (EPS) 的理想选择。

商品特性

在整个负载范围内效率高达 95%
集成多模式谷底开关 DCM/CCM 反激控制器、750 V、900 V 或 1700 V 开关以及次级侧感应
集成 FluxLink™ 反馈链路，提供加强绝缘
输入电压范围为 30u 至 >1200 VDC
空载输入功率小于 15 mW
对输出过压和过流故障具有自动重启响应
精确的可编程输出过流阈值
可编程输入欠压
通过 AEC - Q100 认证
晶圆制造、封装和测试工厂通过 IATF16949 认证
符合 IEC60664 - 1 的加强绝缘要求
绝缘耐压 >4000 VRMS
100% 生产高压测试
UL1577 隔离电压 4000 VAC（最大值），TUV (EN62368 - 1)，CQC (GB4943.1)
INN3977CQ 通过 EN IEC 60747 - 17 (VDE 0884 - 17) 认证
出色的抗噪能力使设计能够满足 EN61000 - 4 系列的“A”级性能标准；EN61000 - 4 - 2、4 - 3 (30 V/m)、4 - 4、4 - 5、4 - 6、4 - 8 (100 A/m) 和 4 - 9 (1000 A/m)，FMC1278 (RI - 115)
无卤且符合 RoHS 标准

应用领域

汽车子系统电源，如应急电源 (EPS)
用于牵引逆变器
高压到低压 DC/DC 转换器 (uDCDC)
用于电池管理系统
车载充电器
12V 系统待机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	30V~925V
	开关频率	110kHz
	耗散功率(Pd)	30W
