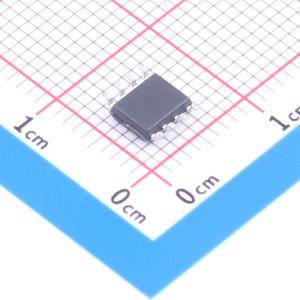

MP156GS-Z
500V 5.3V~5.6V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP156GS-Z
- 商品编号
- C3093930
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 5.3V~5.6V | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | 4W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 500V | |
| 拓扑结构 | 反激式；升压式；降压式；降压-升压式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
MP156是一款初级侧调节器，无需光耦合器即可提供精确的恒压（CV）调节，支持降压、升降压、升压和反激拓扑。它集成了一个500V MOSFET，以简化结构并降低成本。这些特性使其成为离线低功率应用（如家用电器和待机电源）的有力候选产品。 MP156是一款具备绿色模式运行功能的调节器。随着负载减小，其峰值电流和开关频率均会降低，从而在轻载时实现出色的效率，进而提高整体平均效率。 MP156具备多种保护功能，包括热关断（TSD）、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）和开环保护。 MP156提供TSOT23 - 5和SOIC8封装。
商品特性
- 初级侧恒压（CV）控制，支持降压、升降压、升压和反激拓扑
- 集成500V/20Ω MOSFET
- 空载功耗<30mW
- 输出功率高达4W
- 最大断续导通模式（DCM）输出电流小于130mA
- 最大连续导通模式（CCM）输出电流小于220mA
- 低VCC工作电流
- 频率折返
- 限制最大频率
- 峰值电流压缩
- 内部高压电流源
- 内部350ns前沿消隐
- 热关断（自动重启）
- 带迟滞的VCC欠压锁定
- 基于定时器的过载保护
- 短路保护
- 开环保护
应用领域
- 家用电器、白色家电和消费电子产品
- 工业控制
- 待机电源
