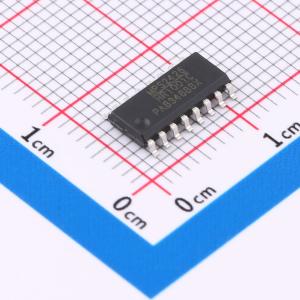

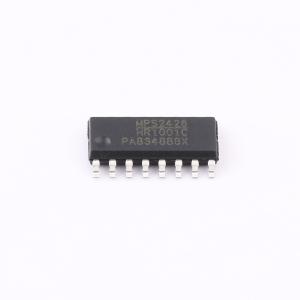

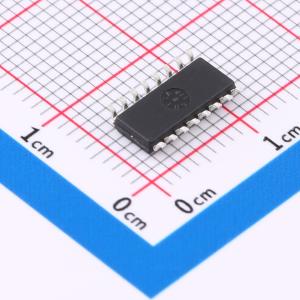

温馨提醒：图片仅供参考，商品以实物为准

HR1001CGS-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HR1001C是一款增强型LLC控制器，具备自适应死区时间调整（ADTA）和容性模式保护（CMP）功能，同时在浪涌性能方面有功能改进。ADTA会自动在两个互补的栅极输出之间插入死区时间。这是通过在感应半桥开关节点的dV/dt电流时保持输出关断来实现的。ADTA具有设计更简便、EMI更低和效率更高的特点。HR1001C集成了抗容性模式保护功能，可在输出短路或严重过载时防止潜在的破坏性容性模式开关。此功能可在异常情况下保护MOSFET，使转换器更可靠。HR1001C拥有一个可编程振荡器，可设置最大和最小开关频率。它以编程设定的最大开关频率启动，然后逐渐降低，直到控制环路接管，以防止过大的浪涌电流。HR1001C在轻载时进入受控的间歇模式，以最小化功耗并精确调节输出。全面的保护功能包括带外部锁存关断的两级过流保护（OCP）、自动恢复、欠压和过压保护、容性模式保护（CMP）和过温保护（OTP），用最少的额外元件提高了转换器设计的安全性。
品牌名称: MPS(芯源)
商品型号: HR1001CGS-Z
商品编号: C3093960
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.78克(g)

商品参数

商品概述

HR1001C是一款增强型LLC控制器，具备自适应死区时间调整（ADTA）和容性模式保护（CMP）功能，同时在浪涌性能方面有功能改进。 ADTA会自动在两个互补的栅极输出之间插入死区时间。这是通过在感应半桥开关节点的dV/dt电流时保持输出关断来实现的。ADTA具有设计更简便、EMI更低和效率更高的特点。 HR1001C集成了抗容性模式保护功能，可在输出短路或严重过载时防止潜在的破坏性容性模式开关。此功能可在异常情况下保护MOSFET，使转换器更可靠。 HR1001C拥有一个可编程振荡器，可设置最大和最小开关频率。它以编程设定的最大开关频率启动，然后逐渐降低，直到控制环路接管，以防止过大的浪涌电流。 HR1001C在轻载时进入受控的间歇模式，以最小化功耗并精确调节输出。全面的保护功能包括带外部锁存关断的两级过流保护（OCP）、自动恢复、欠压和过压保护、容性模式保护（CMP）和过温保护（OTP），用最少的额外元件提高了转换器设计的安全性。

商品特性

带可编程延迟的过流保护（OCP），增强浪涌性能
自适应死区时间调整（ADTA）
容性模式保护（CMP）
用于谐振半桥转换器的50%占空比、可变频率控制
集成自举二极管的600V高端栅极驱动器，配备高抗dV/dt能力的高精度振荡器
最高工作频率可达600kHz
两级过流保护（OCP）：频率偏移和带可编程持续时间的锁存关断
锁存禁用输入，便于保护
通过BO实现远程开/关控制和欠压保护
轻载时可编程间歇模式运行
用于单调输出电压上升的非线性软启动
采用SOIC - 16封装

应用领域

LCD和PDP电视
台式电脑和服务器
电信开关电源
AC/DC适配器、开放式开关电源
视频游戏机
电子照明镇流器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.9V~15.5V
	开关频率	600kHz
	耗散功率(Pd)	1.56W

	属性	参数值
	最大占空比	50%
	晶体管耐压	-
	拓扑结构	半桥式
	特性	过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
