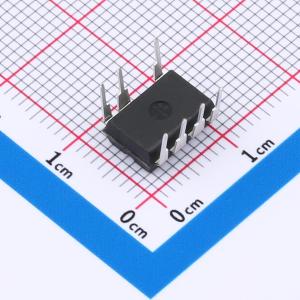

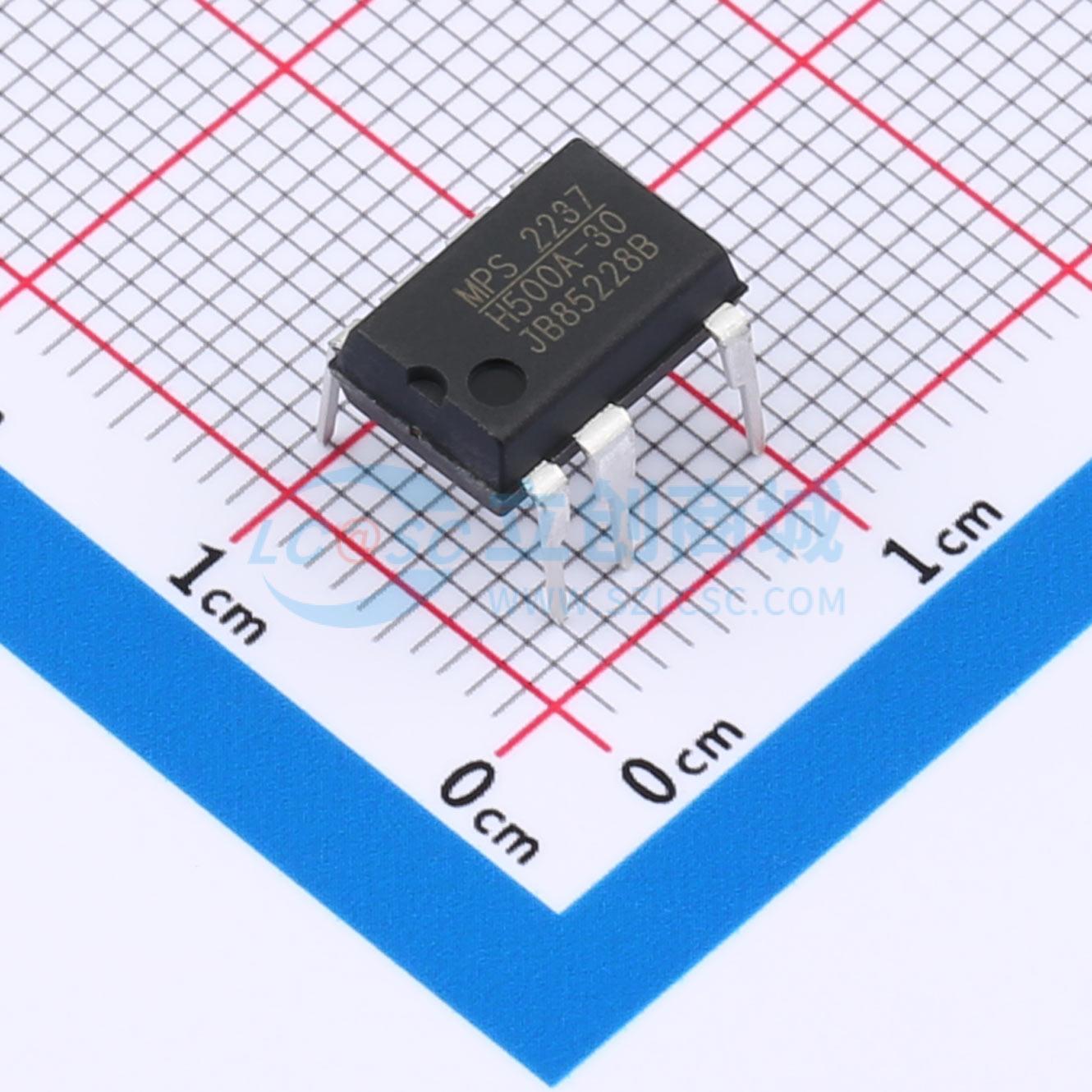

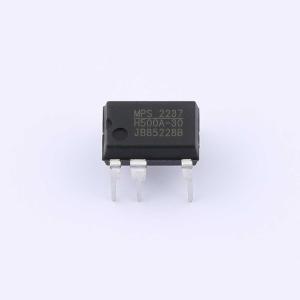

温馨提醒：图片仅供参考，商品以实物为准
HF500AGP-30
具备多模式控制和过功率线补偿功能的固定频率、电磁干扰优化型反激式调节器
- 描述
- HF500A - 30是一款具有内置斜率补偿的固定频率电流模式调节器。该器件将一个700V MOSFET和一个功能齐全的控制器集成到单芯片中，适用于经过EMI优化的低功耗离线反激式开关电源。在中、重负载情况下，该调节器以带有频率抖动的固定频率运行
- 品牌名称
- MPS(芯源)
- 商品型号
- HF500AGP-30
- 商品编号
- C3094829
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 1.596克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~24V | |
| 开关频率 | 65kHz | |
| 耗散功率(Pd) | 27W |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 工作模式 | CCM；DCM |
商品概述
HF500A - 30是一款具有内置斜率补偿的固定频率电流模式稳压器。该器件将一个700V MOSFET和一个功能齐全的控制器集成到单芯片中，适用于经过EMI优化的低功率离线反激式开关电源。 在中、重载情况下，稳压器以带有频率抖动的固定频率运行。频率抖动有助于降低开关频率及其谐波上的EMI能量。在轻载条件下，稳压器保持峰值电流并将开关频率降至25kHz，以实现出色的效率。在极轻载时，稳压器进入突发模式以实现低待机功耗。 完整的保护功能包括欠压启动和欠压保护、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）、VCC过压保护（OVP）、输入过压保护和过温保护（OTP）。 HF500A - 30具备过功率线路补偿功能，以确保过载保护点不受输入电压的影响。 HF500A - 30采用PDIP8 - 7B封装。
商品特性
- 700V/1.4Ω集成MOSFET
- 具有内置斜率补偿的固定频率电流模式控制操作
- EMI（辐射发射）优化
- 轻载时频率折返至25kHz
- 用于低待机功耗的突发模式
- 用于降低EMI特征的频率抖动
- 过功率补偿
- 内部高压电流源
- 带迟滞的VCC欠压锁定（UVLO）
- 可配置的输入欠压/过压保护（OVP）
- VCC过压保护（OVP）
- 带可配置延迟的过载保护（OLP）
- TIMER上的锁存关断保护
- 过温保护（OTP）（带迟滞自动重启）
- 短路保护（SCP）
- 可配置软启动（SS）
- 采用PDIP8 - 7B封装
应用领域
- 家用电器电源
- 机顶盒
- 待机和辅助电源
- 适配器
