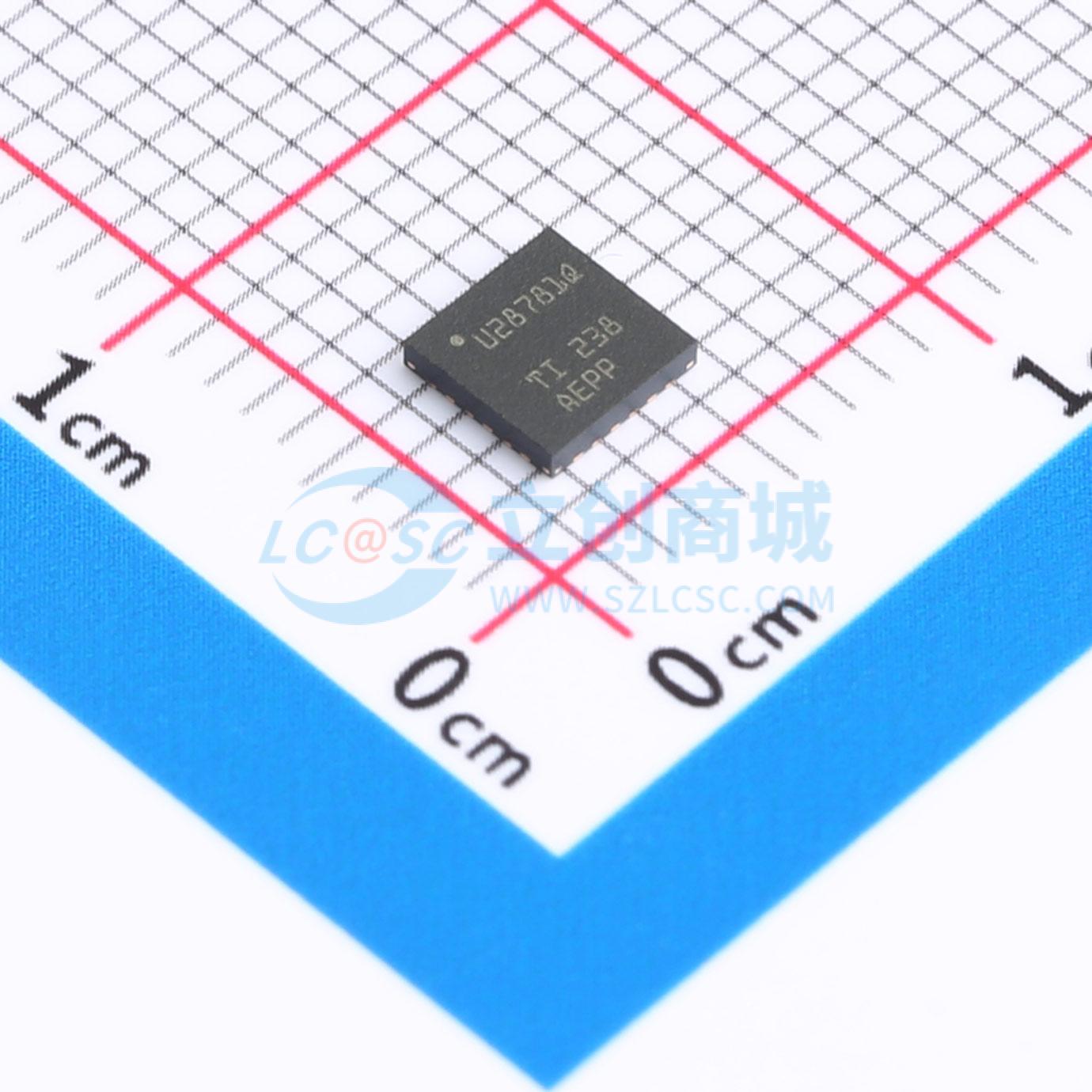

UCC28781QRTWRQ1

具有专用同步整流器栅极驱动的零电压开关反激式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款零电压开关（ZVS）控制器，可用于超高开关频率，从而充分减小变压器尺寸并实现高功率密度。该控制器采用直接同步整流器(SR)控制，可直接驱动SRFET，充分提高效率并简化设计，因此无需独立SR控制器。（隔离式应用需要隔离式栅极驱动器IC。） ZVS采用自适应死区时间控制，可有效降低开关损耗和EMI。该设计使控制器在整个工作范围内具有极高转换效率。可编程自适应突发模式(ABM)可灵活控制控制器进入和退出待机模式的时机，从而降低轻负载和空载待机功耗。ABM还有助于减少纹波并有效降低可闻噪声。该控制器提供多种具有自动重启（重试）响应功能的保护模式。
品牌名称: TI(德州仪器)
商品型号: UCC28781QRTWRQ1
商品编号: C3093973

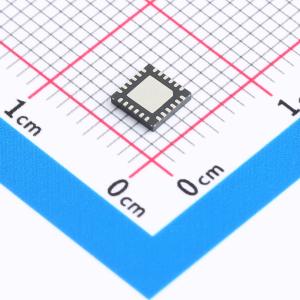

商品封装: WQFN-24(4x4)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	短路保护(SCP)；过流保护(OCP)；过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)
	工作温度	-40℃~+125℃
	反馈方式	原边反馈

商品概述

UCC28781-Q1 是一款零电压开关 (ZVS) 控制器，可用于超高开关频率，从而充分减小变压器尺寸并实现高功率密度。该控制器采用直接同步整流器 (SR) 控制，可直接驱动 SR FET，充分提高效率并简化设计，因此无需独立 SR 控制器。（隔离式应用需要隔离式栅极驱动器 IC。）ZVS 采用自适应死区时间控制，可有效降低开关损耗和 EMI。该设计使控制器在整个工作范围内具有极高转换效率。可编程自适应突发模式 (ABM) 可灵活控制控制器进入和退出待机模式的时机，从而降低轻负载和空载待机功耗。ABM 还有助于减少纹波并有效降低可闻噪声。该控制器提供多种具有自动重启（重试）响应功能的保护模式。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1，TA: -40°C 至 125°C
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C2A
提供功能安全
可帮助进行功能安全系统设计的文档
开关频率：>500 kHz
实现超过 93% 的峰值效率
实现小于 50mW 的待机功耗（基本系统）
零电压开关 (ZVS) 自适应控制和死区时间优化
EMI 频率抖动，无需权衡瞬态响应或可闻噪声
具有内部补偿的可编程自适应突发模式 (ABM)
过热、过压、输出短路、过流、过功率和引脚故障保护
自动恢复故障响应
4mm×4mm 24 引脚 QFN 封装

应用领域

牵引逆变器
辅助偏置电源
便携式直流充电器
直流或交流充电（桩）站直流/直流转换器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	14V~34V
	开关频率	500kHz
	晶体管耐压	-
