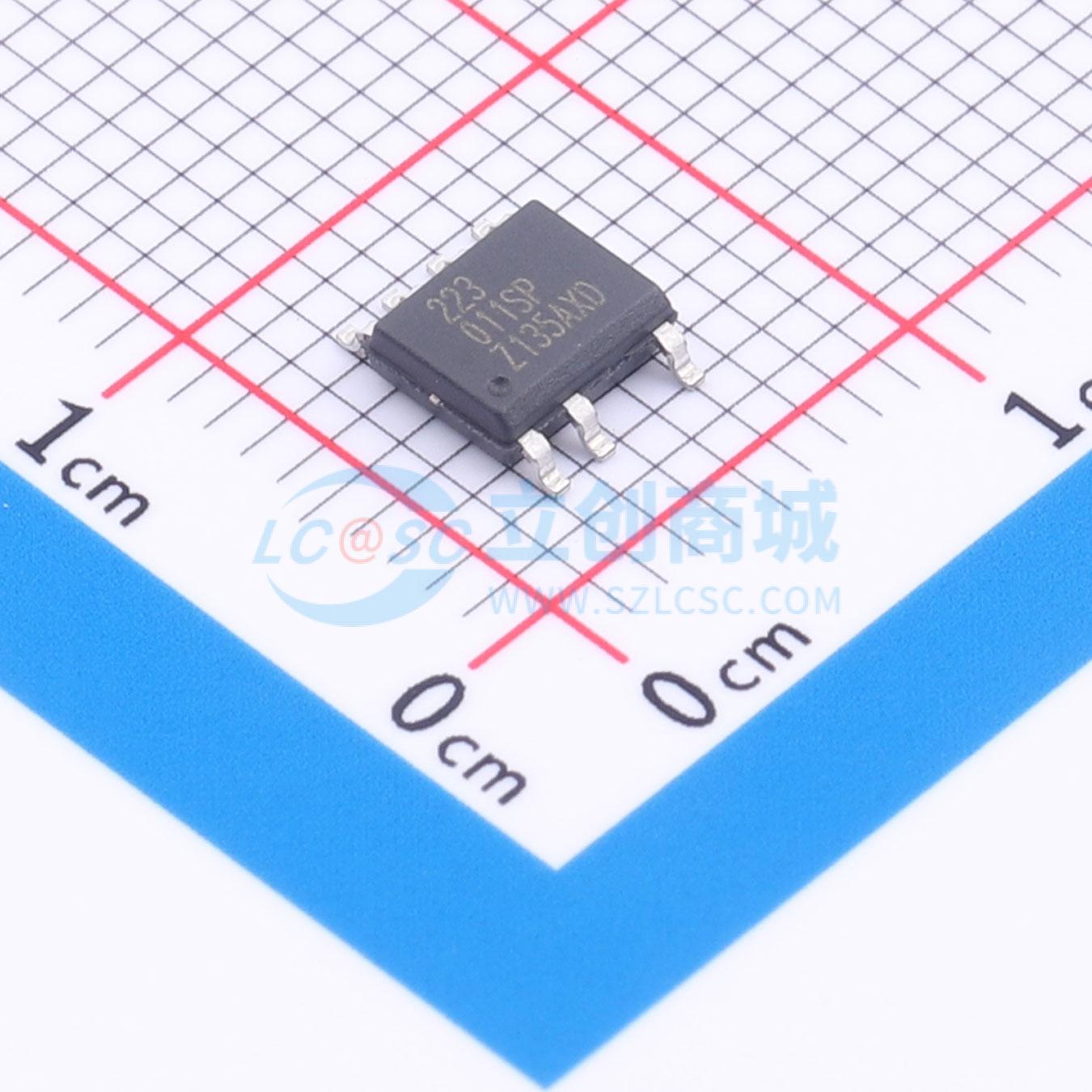

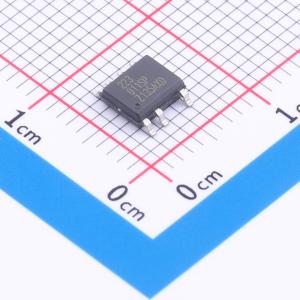

温馨提醒：图片仅供参考，商品以实物为准

RAA2230114GSP#HA1

具备超低待机功耗的700V交流/直流降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RAA223011是一款通用输入AC/DC降压开关稳压器，具备超低待机功耗，集成了700V MOSFET，能够提供高达5W的输出功率。它支持低至3.3V的输出电压。RAA223011结合了适用于重载的定关断时间控制和适用于轻载运行的脉冲频率调制（PFM）
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA2230114GSP#HA1
商品编号: C3093995
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.179148克(g)

商品参数

商品概述

RAA223011是一款通用输入AC/DC开关降压稳压器，具备超低待机功耗，集成了700V MOSFET，能够提供高达5W的输出功率。它支持低至3.3V的输出电压。 RAA223011结合了用于重载的固定关断时间控制和用于轻载操作的脉冲频率调制（PFM）。固定关断时间将开关频率控制在约30kHz的可听频率之上。PFM消除了任何潜在的可听噪声，同时在空载时提供卓越的轻载效率和≤10mW的超低功耗。效率可达80%。内置的频率抖动功能进一步降低了EMI噪声频谱。 RAA223011还具备输入欠压保护功能，可防止输入电路在低输入电压时出现过流情况，以及针对输出故障条件（如短路、过载和反馈开路）的打嗝保护功能。 RAA223011提供小型5引脚TSOT23、7引脚SOIC和8引脚SOIC封装。

商品特性

超低待机功耗（<10mW）
无听觉噪声
低静态电流（<100μA）
输出电压低至3.3V
采用频率抖动技术降低EMI
提供5引脚TSOT23、7引脚SOIC和8引脚SOIC封装选项
可编程PFM允许针对各种待机功耗要求优化输出电容
保护功能：短路保护（SCP）、过载保护（OLP）、反馈开路保护和过温保护（OTP）。

应用领域

家用电器
家庭自动化、物联网和传感器
计量和工业控制偏置电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	375V
	开关频率	33kHz
	输出电流	300mA
	耗散功率(Pd)	1W

	属性	参数值
	最大占空比	-
	晶体管耐压	700V
	拓扑结构	降压式
	特性	过热保护(OTP)；短路保护(SCP)
	工作温度	-40℃~+85℃
	工作模式	CCM；PFM 调制
