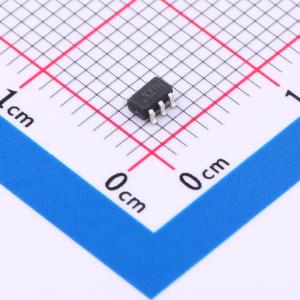

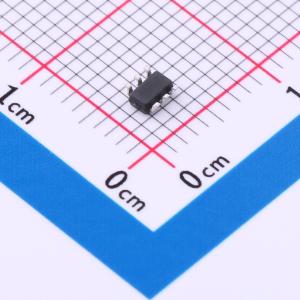

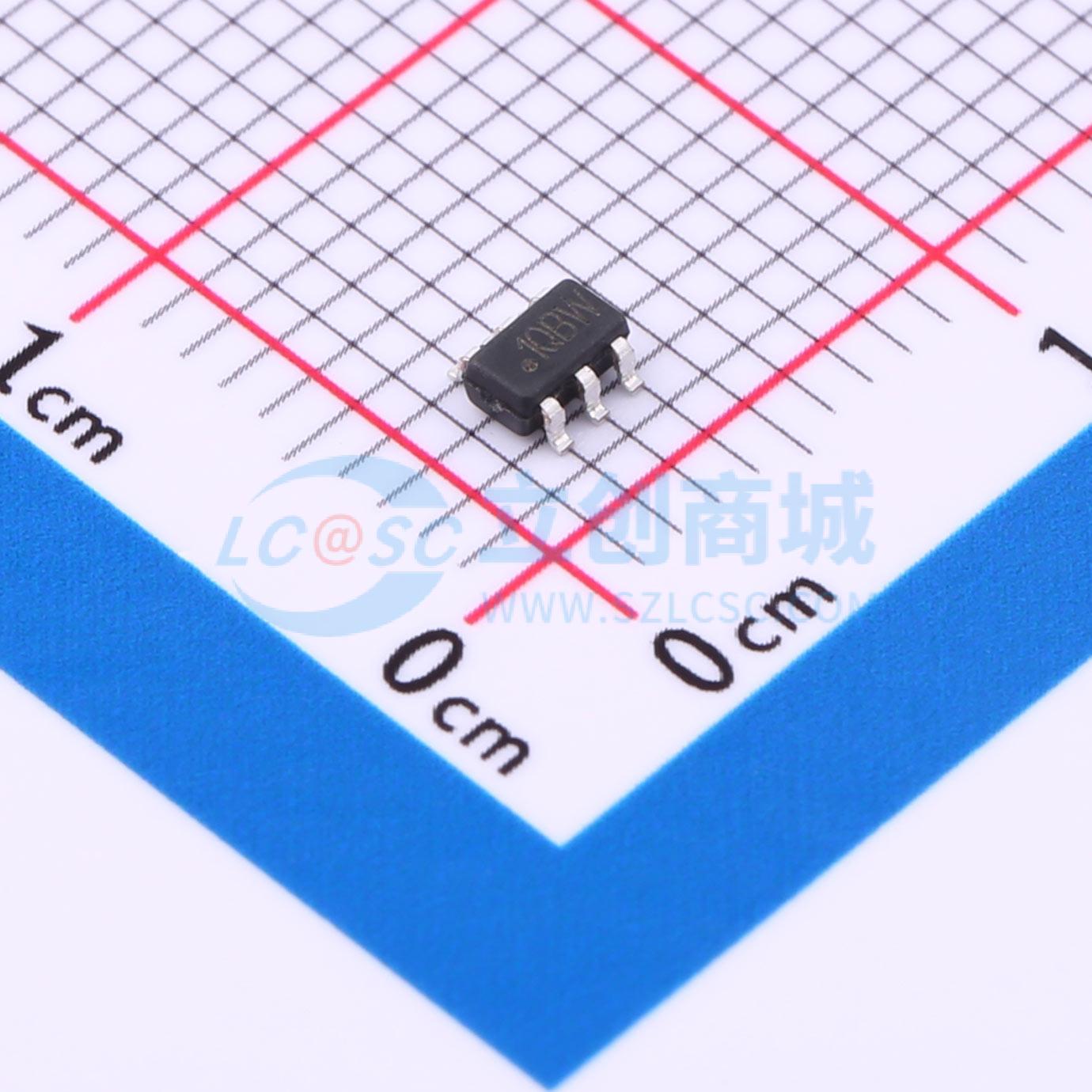

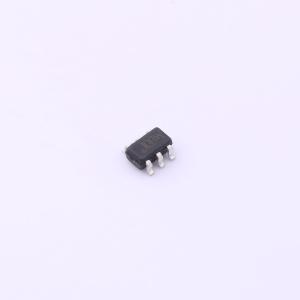

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 16V | |
| 开关频率 | 72kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | - |
商品概述
iW1700是一款高性能AC/DC电源控制器，采用数字控制技术构建峰值电流模式PWM反激式电源。该器件与外部有源器件（耗尽型NFET或NPN BJT）配合使用，可实现快速启动，同时达到超低空载功耗。该器件可直接驱动功率BJT，并以准谐振模式运行，在提供高效率的同时具备一系列关键的内置保护功能，同时最大限度减少外部元件数量，简化EMI设计并降低总体物料成本。iW1700无需次级反馈电路，同时实现出色的线性和负载调节。它还无需环路补偿元件，同时在所有工作条件下保持稳定性。逐脉冲波形分析使环路响应比传统解决方案快得多，从而改善一次性和重复性负载瞬变的动态负载响应。内置功率限制功能可在通用离线应用中优化变压器设计，并允许宽输入电压范围。
商品特性
- 以最低系统成本实现空载零功耗（典型应用电路在230 Vac时功耗<5 mW）
- 智能低功耗管理实现空载时超低工作电流
- 自适应负载瞬变检测和快速响应
- 在整个工作范围内实现非常精确的恒压和恒流调节
- 初级侧反馈无需光隔离器并简化设计
- EZ-EMI设计提高可制造性
- 本质上低共模噪声
- 优化的72 kHz最大PWM开关频率实现最佳尺寸和效率
- 有源启动方案实现最快启动
- 自适应多模式PWM/PFM控制提高效率
- 准谐振操作实现最高整体效率
- 直接驱动低成本BJT开关
- 无需外部补偿元件
- 大幅超出EPA 2.0能效规范要求
- 内置软启动
- 内置短路保护和输出过压保护
- 内置电流检测电阻短路保护
- 在整个工作范围内无 audible noise
应用领域
- 用于手机、PDA、数码相机的紧凑型AC/DC适配器/充电器
- 线性AC/DC替代品
