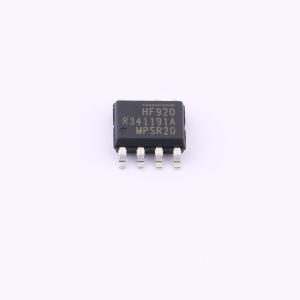

HF920GSE-Z

HF920是一款集成900V MOSFET的反激式调节器。HF920在需要高可靠性的AC/DC应用中提供出色的电源调节，如智能电表、大型家电、工业控制以及由劣质交流电网供电的产品。HF920所需的外部元件数量极少。 HF920采用峰值电流模式控制，以提供出色的瞬态响应和简单的环路补偿。当输出功率降至给定水平以下时，调节器进入突发模式。IC功耗也经过了特别优化。因此，HF920在待机状态下实现了极低的功耗。 MPS专有的900V单片工艺实现了与900V功率MOSFET集成在同一硅片上的过温保护（OTP），提供最精确的热保护。HF920还具备全套保护功能，如VCC欠压锁定（UVLO）、过载保护（OLP）、过压保护（OVP）和短路保护（SCP）。 HF920旨在最大限度地减少家庭和建筑自动化应用中电力线通信（PLC）的电磁干扰。工作频率通过单个电阻进行外部编程，因此可以设计电源的辐射能量以避免对PLC产生干扰。除了可编程频率外，HF920还采用了频率抖动技术，大大降低了噪声水平和EMI滤波器成本。 通过简单的外部设置即可启用倍频模式操作。在这种特殊操作模式下，当转换器进入过功率状态时，开关频率将加倍。这样，转换器能够应对因外部磁化干扰导致的变压器电感最多50%的下降。

• 单片900V/15Ω MOSFET和高压电流源
• 固定开关频率，可编程至150kHz
• 电流模式控制方案
• 频率抖动
• 通过主动突发模式实现低待机功耗
• 空载功耗<30mW
• 倍频操作模式
• 内部前沿消隐（LEB）
• 内置软启动（SS）功能
• 内部斜率补偿
• 带迟滞和自动重启恢复功能的外部输入PRO引脚保护
• 过温保护（OTP）
• 带迟滞的VCC欠压锁定（UVLO）
• VCC过压保护（OVP）
• 基于时间的过载保护（OLP）
• 短路保护（SCP）
• 提供SOIC8 - 7A和SOIC14 - 11封装

• 电表
• 工业控制
• 大型家电
