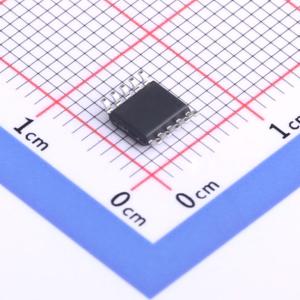

VIPER222XSTR
高电压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VIPER222器件是一款高性能高压转换器，它将730 V耐用功率MOSFET与PWM控制相结合。该器件集成了高压启动和电流检测电路，避免了在物料清单（BoM）中使用额外的元件。频率抖动可分散电磁干扰（EMI），并允许使用小型滤波器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER222XSTR
- 商品编号
- C3094008
- 商品封装
- SSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.5V~30V | |
| 开关频率 | 30kHz | |
| 耗散功率(Pd) | 13W | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 730V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反馈方式 | 副边反馈 |
商品概述
VIPER222器件是一款高性能高压转换器，它将耐压730 V的耐用功率MOSFET与PWM控制相结合。该器件集成了高压启动和电流检测电路，避免了在物料清单中使用额外的元件。频率抖动可分散电磁干扰（EMI），并允许使用小型滤波器。突发模式技术可在轻载时实现极低的输入功耗。 VIPER222是一款针对反激式和降压拓扑优化的730 V高压转换器，其开关频率为60 kHz（L型）或30 kHz（X型），并集成了抖动功能以降低EMI水平。低IC功耗与突发模式技术相结合，可在空载时实现极低的输入功率，并在轻载时实现良好的效率。
商品特性
- 耐压730 V的雪崩耐用功率MOSFET
- PWM控制器
- 1.2 V参考电压
- 频率抖动
- 在230 V交流电压下，空载输入功率为40 mW
- 短路保护
- 热关断
应用领域
- 用于家用电器、消费电子、工业和照明的辅助开关电源（SMPS）
