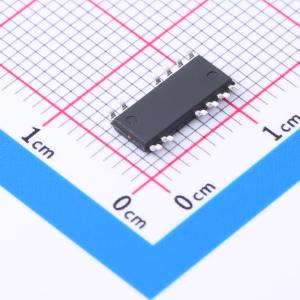

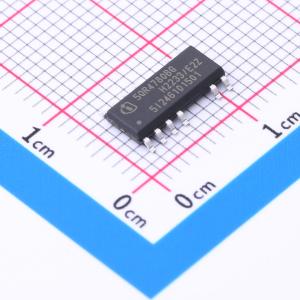

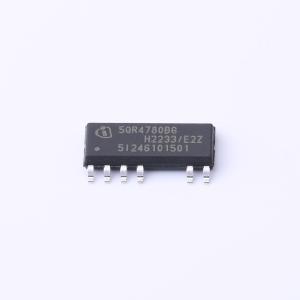

温馨提醒：图片仅供参考，商品以实物为准

ICE5QR4780BGXUMA1

采用DSO-12封装的800 V准谐振CoolSET

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 准谐振CoolSET™-（ICE5QRxx80BG）是第五代准谐振集成功率IC，针对共源共栅配置的在线开关电源进行了优化。它采用单封装，包含两个独立芯片，一个是控制器芯片，另一个是高压MOSFET芯片。通过专有的新型准谐振操作，该IC可实现更低的电磁干扰（EMI）和更高的效率，并改善数字频率降低效果
品牌名称: Infineon(英飞凌)
商品型号: ICE5QR4780BGXUMA1
商品编号: C3093999
商品封装: SOIC-12
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

准谐振 CoolSET™（ICE5QRxx80BG）是第五代准谐振集成功率 IC，针对共源共栅配置的离线式开关电源进行了优化。它采用单封装，包含两颗独立芯片；一颗是控制芯片，另一颗是高压 MOSFET 芯片。通过专有的新型准谐振操作，该 IC 可实现更低的 EMI 和更高的效率，并通过改进的数字频率降低功能。增强型有源突发模式可灵活选择待机功率范围。该产品的 IC 电源工作范围宽（10 ~ 25.5 V），且功耗更低。众多保护功能，包括强大的线路保护（输入过压保护和欠压保护），可在故障情况下为电源系统提供保护。所有这些特性使 CoolSET™（ICE5QRxx80BG）系列成为市场上准谐振反激式转换器中出色的集成功率器件。

商品特性

集成 800 V 雪崩坚固型 CoolMOS™
高低压线路间的最小开关频率差异，以实现更高效率和更好的 EMI 性能
增强型有源突发模式，可选择进入和退出待机功率
有源突发模式可实现最低待机功率 <100 mW
共源共栅配置实现快速启动
数字频率降低功能最多可达 10 个过零点
内置数字软启动
逐周期峰值电流限制
最大导通/关断时间限制，避免启动和关断期间产生可听噪声
强大的线路保护，具备输入过压保护和欠压保护
针对 VCC 过压、VCC 欠压、过载/开环、线路/输出过压、过温的自动重启模式保护
VCC 对地短路时的充电电流限制
无铅引脚镀层，无卤模塑料，符合 RoHS 标准

应用领域

家用电器/白色家电、电视、电脑及服务器的辅助电源
蓝光播放器、机顶盒及 LCD/LED 显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~27V
	开关频率	-
	耗散功率(Pd)	28W

	属性	参数值
	晶体管耐压	800V
	拓扑结构	反激式
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
	工作模式	QR
