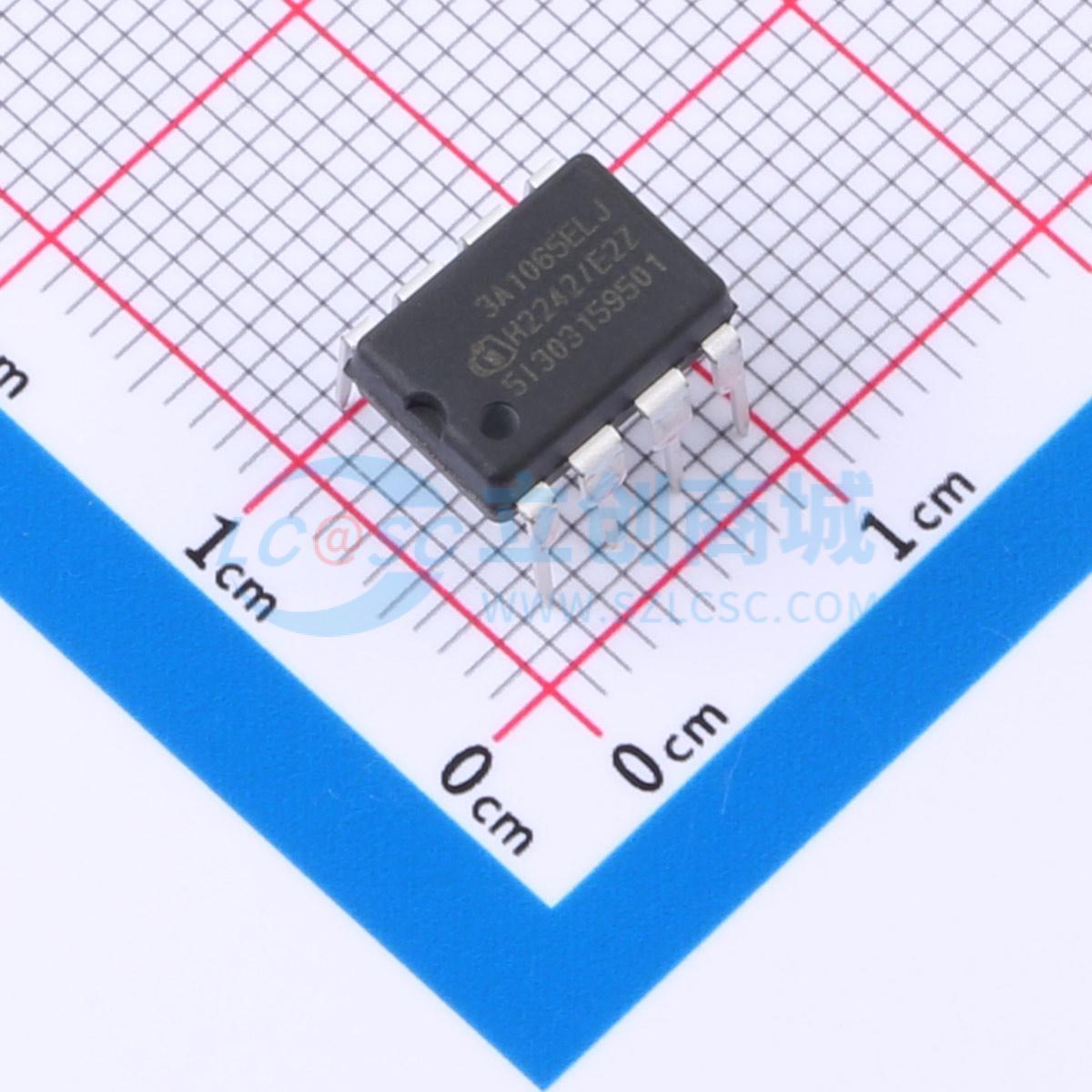

温馨提醒：图片仅供参考，商品以实物为准

ICE3A1065ELJ

650V 10.5V~26V

品牌名称: Infineon(英飞凌)
商品型号: ICE3A1065ELJ
商品编号: C3094553
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.11克(g)

商品参数

商品概述

CoolSET F3 ELJ版本是针对系统噪声进行优化的增强型LJ版本。它保留了LJ系列的所有特性，如BiCMOS技术、有源突发模式、频率抖动、传播延迟补偿、内置软启动、过载和开环自动重启保护、过压、过温和短路锁存关断保护、外部锁存关断使能、内置且可扩展的短时间过功率消隐时间等。它适用于低功率开关电源应用，如离线电池适配器、DVD播放器和录像机、机顶盒、辅助电源等。ELJ版本在IC中采用了一些抗噪声技术，使其对系统在静电放电测试、雷击浪涌测试、瞬态测试等过程中产生的噪声具有更强的抗干扰能力。

商品特性

内置启动单元的650V雪崩耐用型CoolMOS
用于实现最低待机功耗的有源突发模式
有源突发模式下的快速负载跳变响应
100kHz内部固定开关频率
内置过温、过压和短路检测锁存关断模式
过载、开环和VCC欠压自动重启模式
内置软启动
内置且可扩展的短时间大电流消隐窗口
外部锁存使能功能
最大占空比75%
限流总公差<±5%
内部PWM前沿消隐
BiCMOS技术提供宽VCC范围
频率抖动和软驱动以降低EMI
对静电放电、雷击浪涌等系统噪声具有较强的抗干扰能力

应用领域

离线电池适配器
DVD播放器和录像机
机顶盒
辅助电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10.5V~26V
	开关频率	100kHz
	耗散功率(Pd)	32W

	属性	参数值
	最大占空比	75%
	晶体管耐压	650V
	拓扑结构	反激式
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-25℃~+130℃@(Tj)
