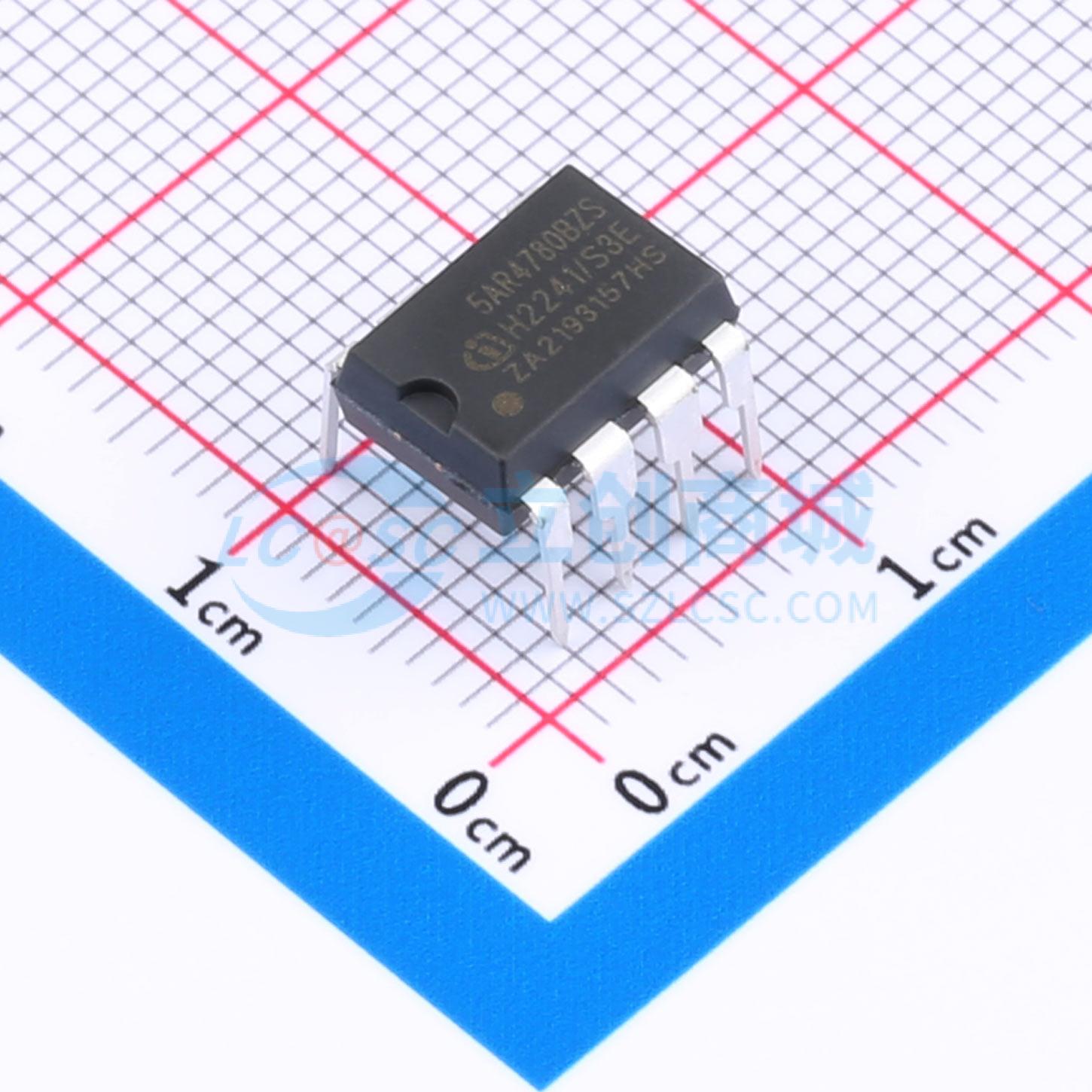

ICE5AR4780BZS
700 V/800 V 固定频率 CoolSET 集成电源 IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ICE5ARxxxxBZS 是第五代固定频率集成电源 IC（CoolSET™），针对共源共栅配置的离线开关模式电源进行了优化。CoolSET™ 封装内部有两个独立的芯片；一个是控制器芯片，另一个是 700 V/800 V 的 CoolMOS™ 芯片。共源共栅配置有助于实现快速启动
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ICE5AR4780BZS
- 商品编号
- C3094802
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 1.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~25.5V | |
| 开关频率 | 100kHz | |
| 耗散功率(Pd) | 15W | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 工作模式 | CCM；DCM | |
| 反馈方式 | 副边反馈 |
商品概述
ICE5ARxxxxBZS是第五代固定频率集成电源IC（CoolSET™），针对共源共栅配置的离线开关模式电源进行了优化。CoolSET™封装内部有两颗独立芯片，一颗是控制芯片，另一颗是700 V/800 V的CoolMOS™芯片。共源共栅配置有助于实现快速启动。采用软栅极驱动的频率降低和频率抖动操作，可在轻载至50%负载范围内降低EMI并提高效率。可选择进入和退出待机功率的主动突发模式（ABM），在待机模式下具有灵活性和超低功耗，且输出电压纹波小且可控。该产品的IC电源具有较宽的工作范围（10.0~25.5 V），且功耗更低。众多保护功能可在电源系统出现故障时提供支持。所有这些特性使第五代CoolSET™系列成为市场上出色的集成功率级固定频率反激式转换器。
商品特性
- 集成700 V/800 V雪崩坚固型CoolMOS™
- 增强型主动突发模式，可选择进入和退出待机功率
- 数字频率降低，提高整体系统效率
- 共源共栅配置实现快速启动
- 具有斜率补偿的DCM和CCM操作
- 频率抖动和软栅极驱动，降低EMI
- 内置数字软启动
- 集成误差放大器，支持非隔离反激式电路的直接反馈
- 具备VCC过压、VCC欠压、过载/开环、过温和电流检测（CS）接地短路等全面保护功能
- 所有保护均为自动重启模式
- VCC接地短路时充电电流受限
应用领域
- 家用电器/白色家电、电视、个人电脑和服务器的辅助电源
- 蓝光播放器、机顶盒和LCD/LED显示器
