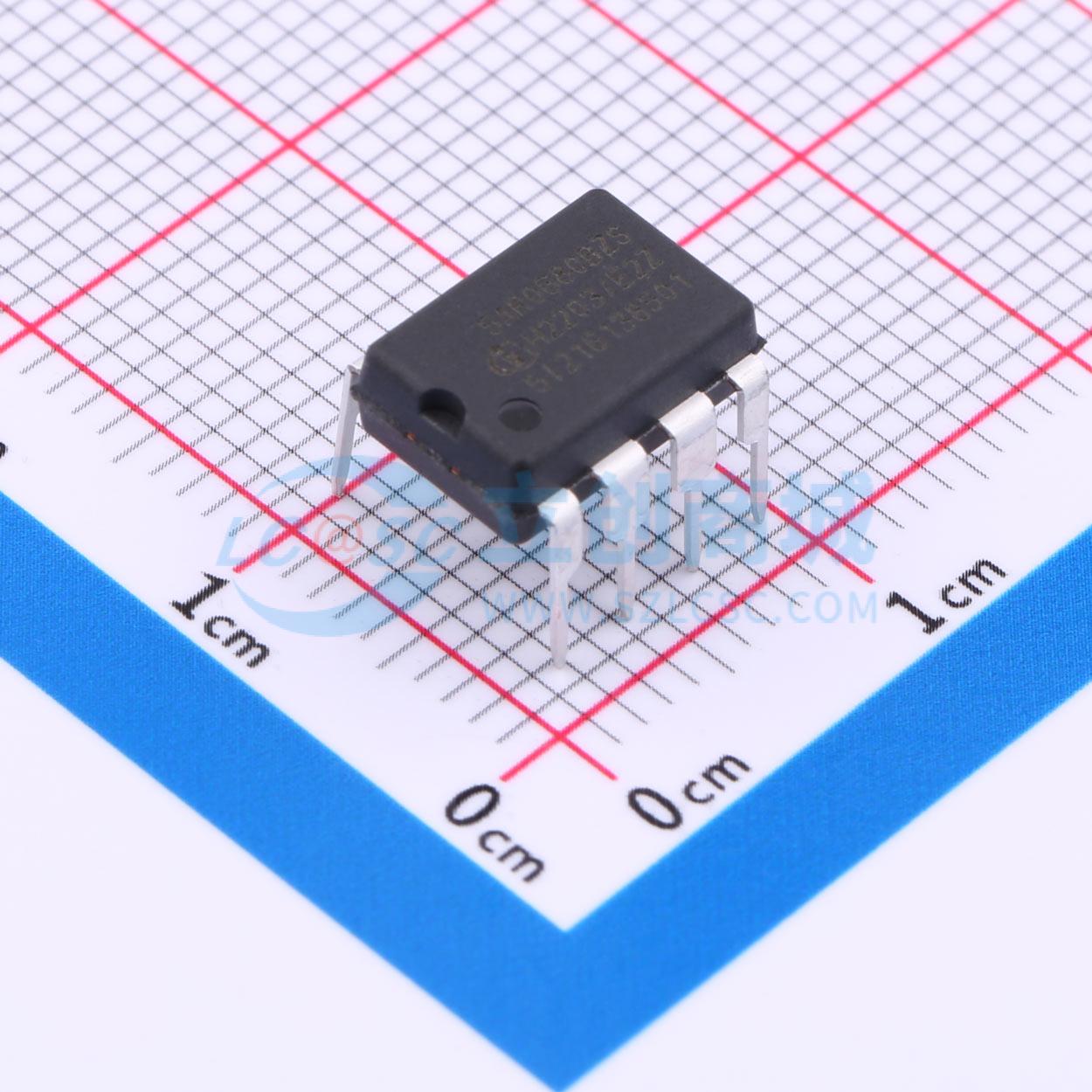

温馨提醒：图片仅供参考，商品以实物为准

ICE5AR0680BZS

品牌名称: Infineon(英飞凌)
商品型号: ICE5AR0680BZS
商品编号: C3094771
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.54克(g)

商品参数

商品概述

ICE5ARxxxxBZS是第五代固定频率集成电源IC（CoolSET™），针对共源共栅配置的离线开关模式电源进行了优化。CoolSET™封装内部有两颗独立芯片，一颗是控制芯片，另一颗是700 V/800 V的CoolMOS™芯片。共源共栅配置有助于实现快速启动。采用软栅极驱动的频率降低和频率抖动操作，可在轻载至50%负载范围内降低EMI并提高效率。可选择进入和退出待机功率的主动突发模式（ABM），在待机模式下具有灵活性和超低功耗，且输出电压纹波小且可控。该产品的IC电源具有较宽的工作范围（10.0~25.5 V），且功耗更低。众多保护功能可在电源系统出现故障时提供支持。所有这些特性使第五代CoolSET™系列成为市场上出色的集成功率级固定频率反激式转换器。

商品特性

集成700 V/800 V雪崩坚固型CoolMOS™
增强型主动突发模式，可选择进入和退出待机功率
数字频率降低，提高整体系统效率
共源共栅配置实现快速启动
具有斜率补偿的DCM和CCM操作
频率抖动和软栅极驱动，降低EMI
内置数字软启动
集成误差放大器，支持非隔离反激式电路的直接反馈
具备VCC过压、VCC欠压、过载/开环、过温和电流检测（CS）接地短路等全面保护功能
所有保护均为自动重启模式
VCC接地短路时充电电流受限

应用领域

家用电器/白色家电、电视、个人电脑和服务器的辅助电源
蓝光播放器、机顶盒和LCD/LED显示器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~25.5V
	开关频率	100kHz
	耗散功率(Pd)	39W

	属性	参数值
	最大占空比	75%
	晶体管耐压	800V
	拓扑结构	反激式
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃@(Tj)
