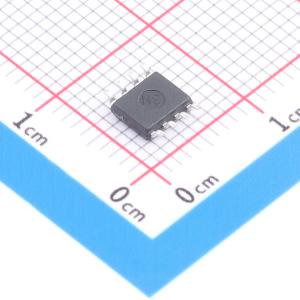

温馨提醒：图片仅供参考，商品以实物为准
BM1Q021FJ-E2
600V 8.9V~26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM1Q021FJ-E2
- 商品编号
- C3093994
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.9V~26V | |
| 开关频率 | 30kHz~120kHz | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 轻载高效模式；准谐振/谷底开通；高压直接启动；短路保护(SCP)；欠压锁定；前沿消隐；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+105℃ |
商品概述
准谐振控制器型AC/DC转换器IC BM1Q021FJ/BM1Q041FJ为所有包含电源插口的产品提供了一个优化的系统。准谐振操作实现了软开关，有助于保持低电磁干扰。通过使用外部MOSFET进行开关和电流检测电阻，实现了更高的设计自由度。由于内置高压启动电路，有助于实现低功耗和快速启动。内置的突发模式降低了开关损耗，且IC消耗电流低，因此待机功耗极低。由于内置了软启动、突发模式、逐周期过流限制、过载保护、过压保护、CS开路保护等功能，具有极高的安全性。
商品特性
- 准谐振工作方式
- 内置耐压650V启动电路
- 轻载时低功耗（突发操作）
- 最大频率控制（120kHz）
- 频率降低功能
- 交流电压校正功能
- VCC引脚：欠压保护
- VCC引脚：过压保护
- 过流保护（逐周期）
- OUT引脚：高电压12V钳位
- 软启动
- ZT触发屏蔽功能
- ZT过压保护[BM1Q021自动重启]
- FB过载保护[自动重启]
- CS引脚开路保护[自动重启]
应用领域
- AC适配器
- 家用电器
