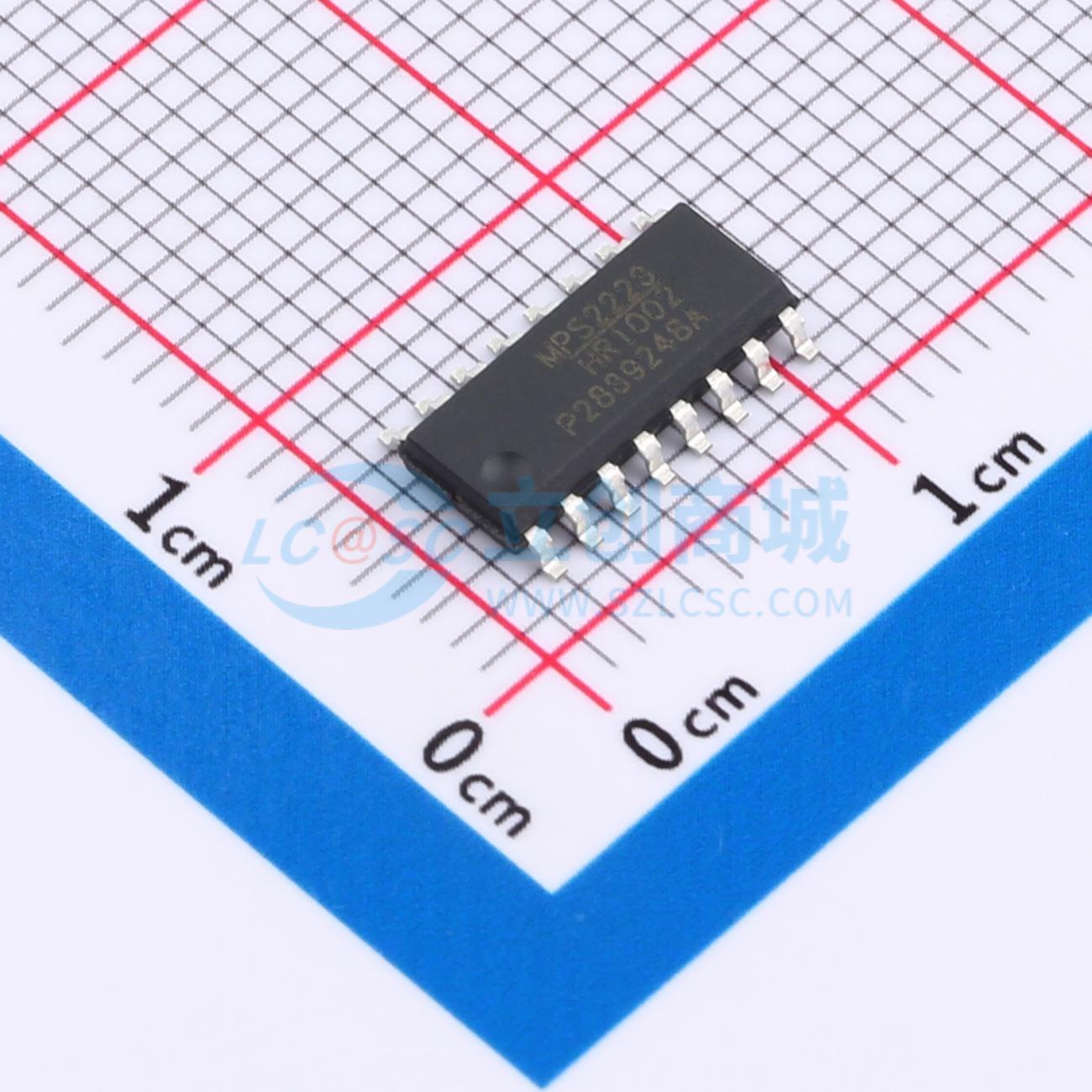

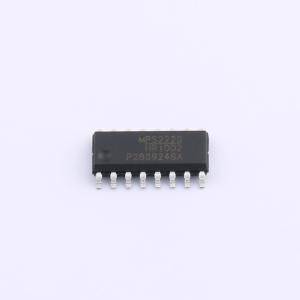

HR1002GS-Z
600V 8.9V~15.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HR1002是一款增强型LLC控制器，具备强大的自适应死区时间调整（ADTA）和电容模式保护（CMP）功能，同时还提升了功能浪涌性能。ADTA可自动在两个互补栅极输出之间插入死区时间。这是通过在感应半桥开关节点的dV/dt电流时保持输出关断来实现的
- 品牌名称
- MPS(芯源)
- 商品型号
- HR1002GS-Z
- 商品编号
- C3093903
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.9V~15.5V | |
| 开关频率 | 600kHz | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 半桥式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
HR1002是一款增强型LLC控制器，具备强大的自适应死区时间调整（ADTA）和容性模式保护（CMP）功能，同时还提升了功能浪涌性能。 ADTA会自动在两个互补的栅极输出之间插入死区时间。这是通过在感应半桥开关节点的dV/dt电流时保持输出关断来实现的。ADTA简化了设计，降低了电磁干扰（EMI），并提高了效率。 HR1002集成了容性模式保护功能，可防止在输出短路或严重过载时出现可能导致损坏的容性模式开关。此功能可在异常情况下保护MOSFET，确保转换器的稳定性。 HR1002拥有一个可配置的振荡器，可设置最大和最小开关频率。为防止过大的浪涌电流，它以配置好的最大开关频率启动，然后逐渐降低，直到控制环路接管。 在轻载条件下，HR1002会进入受控的突发模式，以最小化功耗并精确调节输出。 全面的保护功能包括带外部锁存关断的两级过流保护（OCP）、自动恢复、欠压和过压保护、容性模式保护（CMP）以及过温保护（OTP）。 HR1002所需的外部元件极少，采用SOIC - 16封装。
商品特性
- 带可配置延迟的过流保护（OCP），提升浪涌性能
- 自适应死区时间调整（ADTA）
- 容性模式保护（CMP）
- 50%占空比、可变频率控制的谐振半桥转换器
- 集成自举二极管的600V高端栅极驱动器、高精度振荡器和高dV/dt抗扰度
- 最高工作频率可达600kHz
- 两级过流保护（OCP）：频率偏移和带可配置持续时间的锁存关断
- 用于轻松实现保护的锁存禁用输入
- 通过BO实现远程开/关控制和欠压保护
- 轻载条件下可配置的突发模式操作
- 用于单调输出电压上升的非线性软启动
- 采用SOIC - 16封装
应用领域
- LCD和PDP电视
- 台式电脑和服务器
- 电信开关电源（SMPS）
- AC/DC适配器、开放式开关电源
- 电动工具
- 视频游戏机
- 电子照明镇流器
