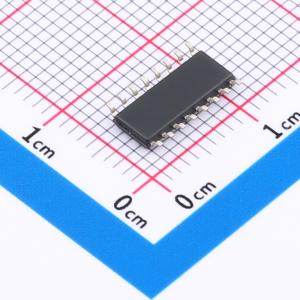

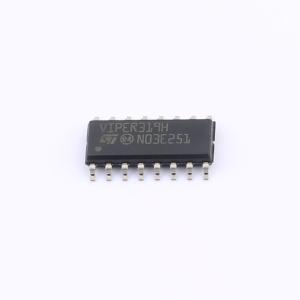

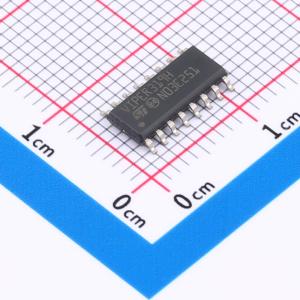

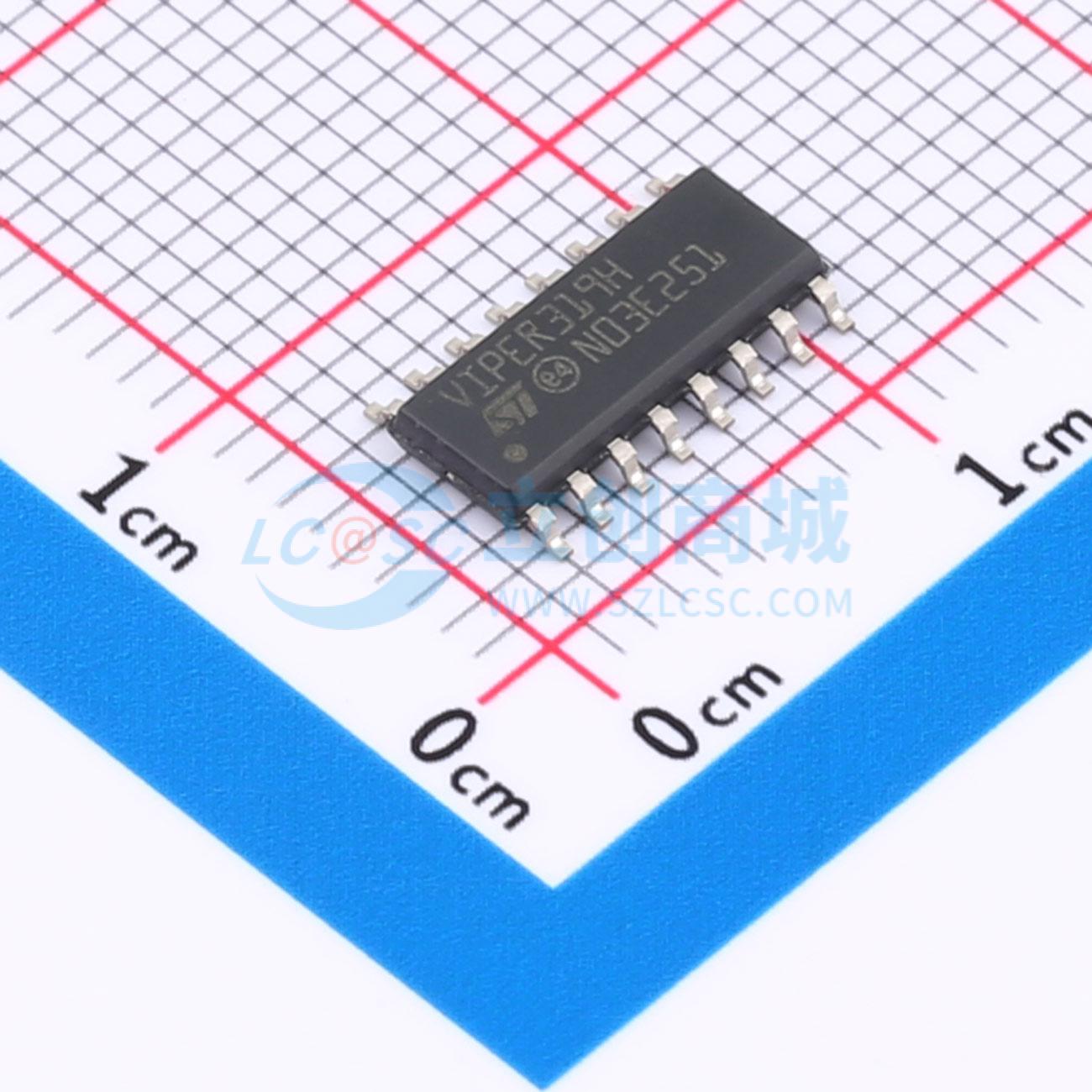

VIPER319HDTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 节能离线高压变换器
品牌名称: ST(意法半导体)
商品型号: VIPER319HDTR
商品编号: C3093916
商品封装: SO-16
包装方式: 编带
商品毛重: 0.192克(g)

商品参数

	属性	参数值
	晶体管耐压	800V
	拓扑结构	反激式；降压-升压式；升压式；降压式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)
	工作温度	-40℃~+150℃@(Tj)

商品概述

VIPER31器件是一款高压转换器，它巧妙地将一个800 V雪崩坚固型功率MOSFET与PWM电流模式控制集成在一起。800 V的击穿电压允许应用更宽的输入电压范围，同时减小漏极缓冲电路的尺寸。该IC具有极低的功耗，并且在轻载时以脉冲频率调制方式工作，因此能够满足最严格的节能标准。过压和欠压保护分别在OVP和UVP引脚提供，具有独立且可设置的干预阈值。UVP还可用作整个开关电源（SMPS）的禁用输入，具有超低的残余输入功耗。集成的高压启动电路、检测FET、误差放大器和带频率抖动的振荡器，使得仅需最少的元件数量即可设计出完整的应用电路。支持反激、降压和降压 - 升压拓扑结构。

商品特性

800 V雪崩坚固型功率MOSFET，可覆盖超宽的交流输入电压范围
内置高压启动电路和检测FET
电流模式PWM控制器
漏极电流限制保护（OCP）：710 mA（VIPER317）、850 mA（VIPER318）、990 mA（VIPER319）
宽电源电压范围：4.5 V至30 V，空载时在230 VAC下功耗<20 mW；在230 VAC、250 mW输出负载下功耗<430 mW
抖动开关频率降低EMI滤波器成本：30 kHz ±7%（X型）、60 kHz ±7%（L型）、132 kHz ±7%（H型）
内置带1.2 V参考电压的误差放大器（E/A）
内置软启动功能，提高系统可靠性
带自动重启的保护功能：过载/短路（OLP）、热关断、过压
无自动重启的保护功能：脉冲跳跃保护以避免磁通失控、欠压/禁用最大占空比

应用领域

用于家用电器、家庭自动化、工业、消费电子、照明的低功率开关电源
低功率适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	4.5V~30V
	开关频率	132kHz
	耗散功率(Pd)	1W
