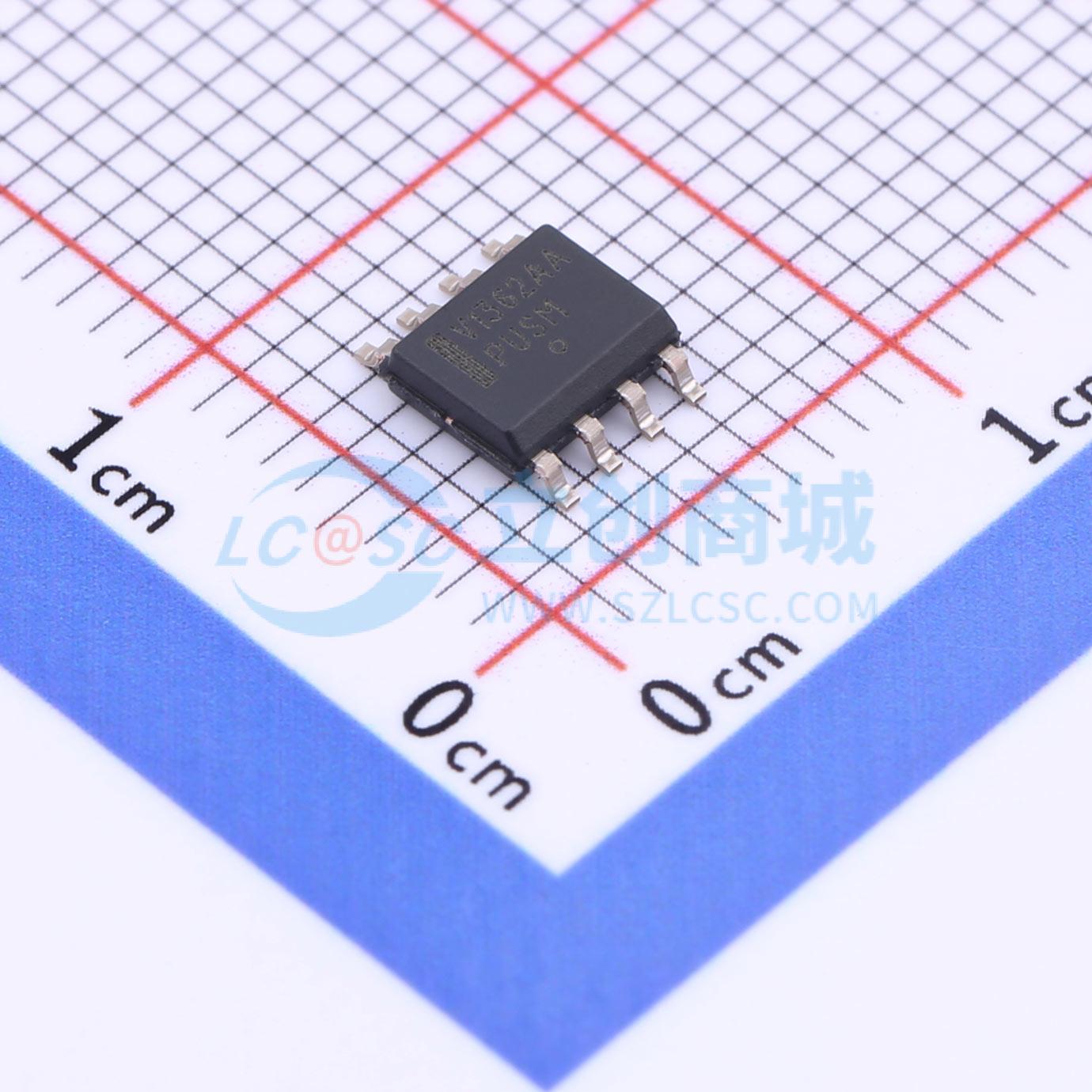

NCV1362AADR2G
汽车初级侧反激控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高度集成的初级侧准谐振反激式控制器，能够控制坚固且高性能的离线电源。借助一种新方法，该控制器节省了用于恒压和恒流调节的次级反馈电路，无需传统的光耦合器和TL431电压基准即可实现出色的线路和负载调节。在高负载下，该控制器以谷底锁定准谐振峰值电流模式控制模式运行，以提供高效率。当次级侧的功率开始减小时，控制器会自动调整占空比，然后在低负载下，控制器以固定峰值电流进入脉冲频率调制，并进行谷底开关检测。这种技术允许在微小假负载下保持输出调节。前4个谷底的谷底锁定可防止谷底跳跃操作，然后在低负载下进行谷底开关可提供高效率。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV1362AADR2G
- 商品编号
- C3093913
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 6.5V~28V | |
| 开关频率 | 1kHz~140kHz | |
| 晶体管耐压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 工作模式 | PFM 调制；QR | |
| 反馈方式 | 原边反馈 |
商品概述
NCV1362是一款高度集成的初级侧准谐振反激式控制器，能够控制坚固耐用的高性能离线电源。 得益于一种全新的方法，这款新型控制器省去了用于恒压和恒流调节的次级反馈电路，无需传统的光耦合器和TL431电压基准，即可实现出色的线性和负载调节。 NCV1362在高负载时以谷底锁定准谐振峰值电流模式控制模式运行，以实现高效率。当次级侧的功率开始降低时，控制器会自动调整占空比，在轻负载时，控制器会进入固定峰值电流的脉冲频率调制模式，并进行谷底开关检测。这种技术允许在极小的假负载情况下保持输出调节。前4个谷底的谷底锁定可防止谷底跳跃操作，轻负载时的谷底开关可实现高效率。
商品特性
- 适用于汽车应用
- 通过AEC - Q100认证，结果如下：
- 器件温度等级1：-40℃至+125℃
- 器件HBM分类等级2：±2 kV
- 初级侧恒压调节精度<±5%
- 初级侧恒流调节精度<±5%
- 专用引脚上具备LFF和BO功能
- 带谷底开关操作的准谐振
- 优化的轻载效率和待机性能
- 最大频率钳位（无钳位、80、110和140 kHz）
- 逐周期峰值电流限制
- 输出电压欠压和过压保护（UVP或OVP）
- 次级二极管或绕组短路保护
- 宽VCC工作范围（最高28 V）
- 低启动电流
- CS和VS/ZCD引脚短路和开路保护
- 内部温度关断
- 内部固定频率抖动，以改善EMI特性
- 双冻结峰值电流，同时优化轻载效率（10%负载）和待机性能（空载）
- 用于严重故障情况的故障输入，NTC兼容OTP
- 这些是无铅器件
应用领域
- 汽车辅助电源
- 车载充电器和牵引逆变器辅助电源
