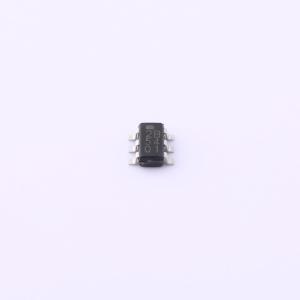

BD7672BG-GTR

描述: BD7672BG是一款用于AC/DC的PWM控制器型DC/DC转换器，为所有需要电源插座的产品提供了最佳系统。该产品支持隔离和非隔离设备。该IC可实现低功率转换器的简单设计。通过将开关MOSFET和电流检测电阻作为外部器件，它在设计上具有更大的自由度。由于采用了峰值电流控制，每个周期都能控制峰值电流，应用具有出色的宽带宽和瞬态响应。BD7672BG具备多种保护功能，如软启动功能、突发功能、逐周期过流限制器、VCC过压保护和过载保护。提供了一个外部锁存引脚（COMP引脚），因此可以通过外部信号设置锁存停止（关断）。该功能可用于过热保护和输出过压保护。PWM开关频率固定在65kHz。包含频率跳变功能，有助于降低EMI。
品牌名称: ROHM(罗姆)
商品型号: BD7672BG-GTR
商品编号: C3093897
商品封装: SSOP-6
包装方式: 编带
商品毛重: 0.176667克(g)

商品参数

商品概述

BD7672BG是一款用于AC/DC的PWM控制器型DC/DC转换器，为所有需要电源插座的产品提供了最佳系统。该产品支持隔离和非隔离设备。该IC可实现低功率转换器的简单设计。通过将开关MOSFET和电流检测电阻作为外部器件，它在设计上具有更大的自由度。由于采用了峰值电流控制，每个周期都能控制峰值电流，应用具有出色的宽带宽和瞬态响应。 BD7672BG具备多种保护功能，如软启动功能、突发功能、逐周期过流限制器、VCC过压保护和过载保护。提供了一个外部锁存引脚（COMP引脚），因此可以通过外部信号设置锁存停止（关断）。该功能可用于过热保护和输出过压保护。 PWM开关频率固定在65kHz。包含频率跳变功能，有助于降低EMI。

商品特性

PWM频率为65kHz
PWM电流模式方法
UVLO开启时电路电流低（VCC = 12V时为12μA）
无负载时电路电流低（轻载时为突发模式运行）
内置SW频率跳变功能
250nsec前沿消隐
VCC欠压锁定/过压保护
逐周期过流保护电路
软启动
输出过载保护（自重启保护）
COMP引脚的外部锁存功能（过热保护功能）

应用领域

AC适配器和家用电器（吸尘器、加湿器、空气净化器、空调、冰箱、IH电饭煲、电饭煲等）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	8.5V~25V
	开关频率	65kHz

	属性	参数值
	工作温度	-40℃~+105℃
	静态电流(Iq)	12uA
	开关管(内置/外置)	外置
