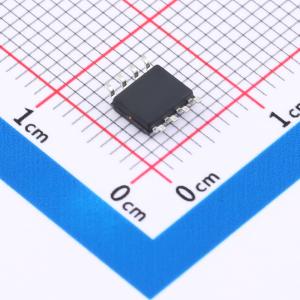

温馨提醒：图片仅供参考，商品以实物为准
MP44014GS-Z
13.4V~22V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MP44014是一款边界传导模式PFC控制器，使用最少的外部元件即可实现简单、高性能的有源功率因数校正。输出电压由一个具有精确内部电压基准的高性能电压模式放大器精确调节。精确、可调的输出过压保护极大地提高了系统可靠性。电流检测引脚的片上R/C滤波器有可能省去外部R/C滤波器。极低的启动电流、静态电流和关断功能降低了功耗，从而实现出色的效率表现。MP44014采用SOIC-8封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP44014GS-Z
- 商品编号
- C3093899
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.523克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 13.4V~22V | |
| 开关频率 | - | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 升压式 | |
| 特性 | 过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | BCM |
商品概述
MP44014是一款边界传导模式PFC控制器，使用最少的外部元件即可实现简单、高性能的有源功率因数校正。 输出电压由一个具有精确内部电压基准的高性能电压模式放大器精确调节。 精确、可调的输出过压保护极大地提高了系统可靠性。 电流检测引脚的片上R/C滤波器有可能省去外部R/C滤波器。 极低的启动电流、静态电流和关断功能降低了功耗，从而实现出色的效率表现。 MP44014采用SOIC-8封装。
商品特性
- 用于预调节器的边界传导模式PFC控制器
- 零交叉补偿，使交流输入电流的总谐波失真（THD）降至最低
- 精确可调的输出过压保护
- 超低（15μA）启动电流
- 过压保护（OVP）条件下的低静态电流（0.46μA）
- 电流检测引脚上的片上滤波器
- 零电流开关（ZCS）引脚上的关断功能
- -750mA/+800mA峰值栅极驱动电流
- 提供SOIC-8封装
应用领域
- 离线适配器
- 电子镇流器
- LLC前端
- 其他PFC预调节器
