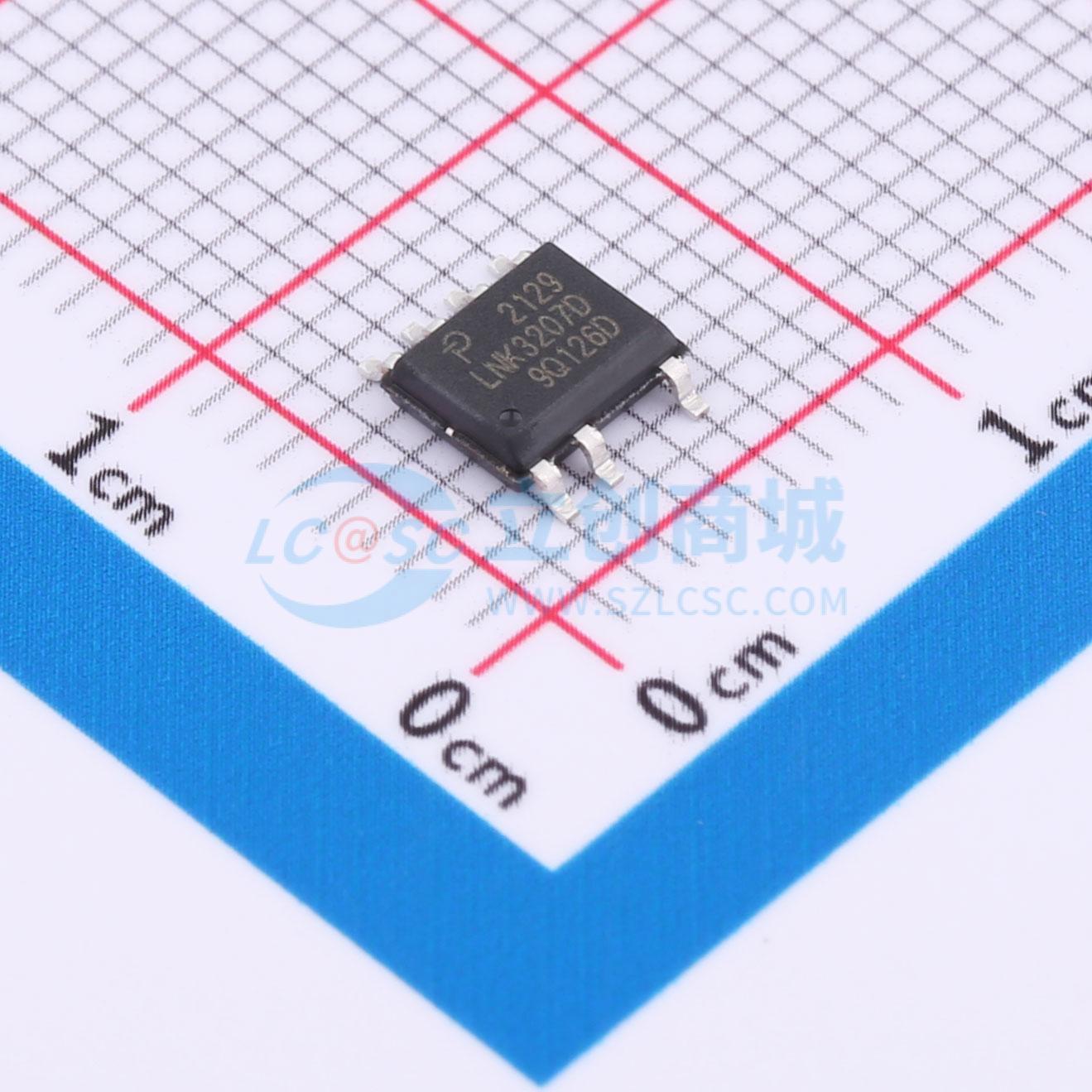

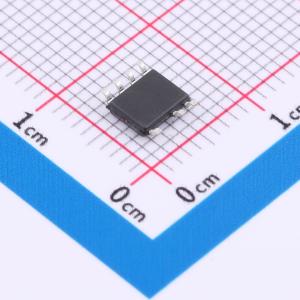

LNK3207D-TL

LinkSwitch™-TN2系列非隔离离线式电源IC与传统线性或阻容降压解决方案相比，性能显著提升。采用高度集成的LinkSwitch-TN2 IC的设计更具灵活性，具备更高的效率、全面的系统级保护和更高的可靠性。该器件系列支持降压、升降压和反激式转换器拓扑。每个器件在单芯片IC上集成了725 V / 900 V功率MOSFET、振荡器、用于轻载时实现最高效率的开/关控制、用于自偏置的高压开关电流源、频率抖动、快速（逐周期）电流限制、迟滞热关断以及输出和输入过压保护电路。 LinkSwitch-TN2 IC在待机状态下消耗的电流非常小，使得电源设计能够满足全球所有无负载和待机规范。可通过旁路引脚电容值选择MOSFET电流限制模式。高电流限制水平可提供最大连续输出电流，而低水平则允许使用低成本的小型表面贴装电感器。全套保护功能可实现安全可靠的电源，保护器件和系统免受输入和输出过压故障、器件过热故障、调节失控以及电源输出过载或短路故障的影响。

• 支持降压、升降压和反激式拓扑
• 出色的负载和线性调节能力
• 可选择的器件电流限制
• 66 kHz工作频率，精确的电流限制
• 允许使用低成本的现成电感器
• 减小磁性元件和输出电容器的尺寸和成本
• 频率抖动降低EMI滤波器复杂度
• 引脚布局简化PCB散热设计
• 针对短路和开环故障的自动重启功能
• 输出过压保护（OVP）
• 线路输入过压保护（OVL）
• 迟滞过热保护（OTP）
• 漏极引脚与所有其他引脚之间的爬电距离增加，提高现场可靠性
• 725 V MOSFET额定值，具备出色的浪涌耐受能力
• 900 V MOSFET额定值系列，适用于工业应用或提供额外安全裕量
• 待机电源电流 <100 μA
• 开/关控制在宽负载范围内提供恒定效率
• 轻松满足全球所有能效法规
• 带外部偏置时无负载功耗 <30 mW

• 家电
• 计量设备
• 智能LED驱动器和工业控制
• 物联网、家庭和楼宇自动化
