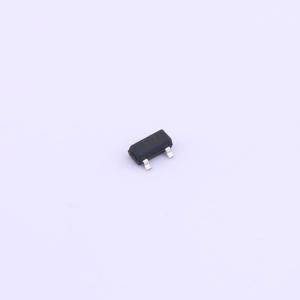

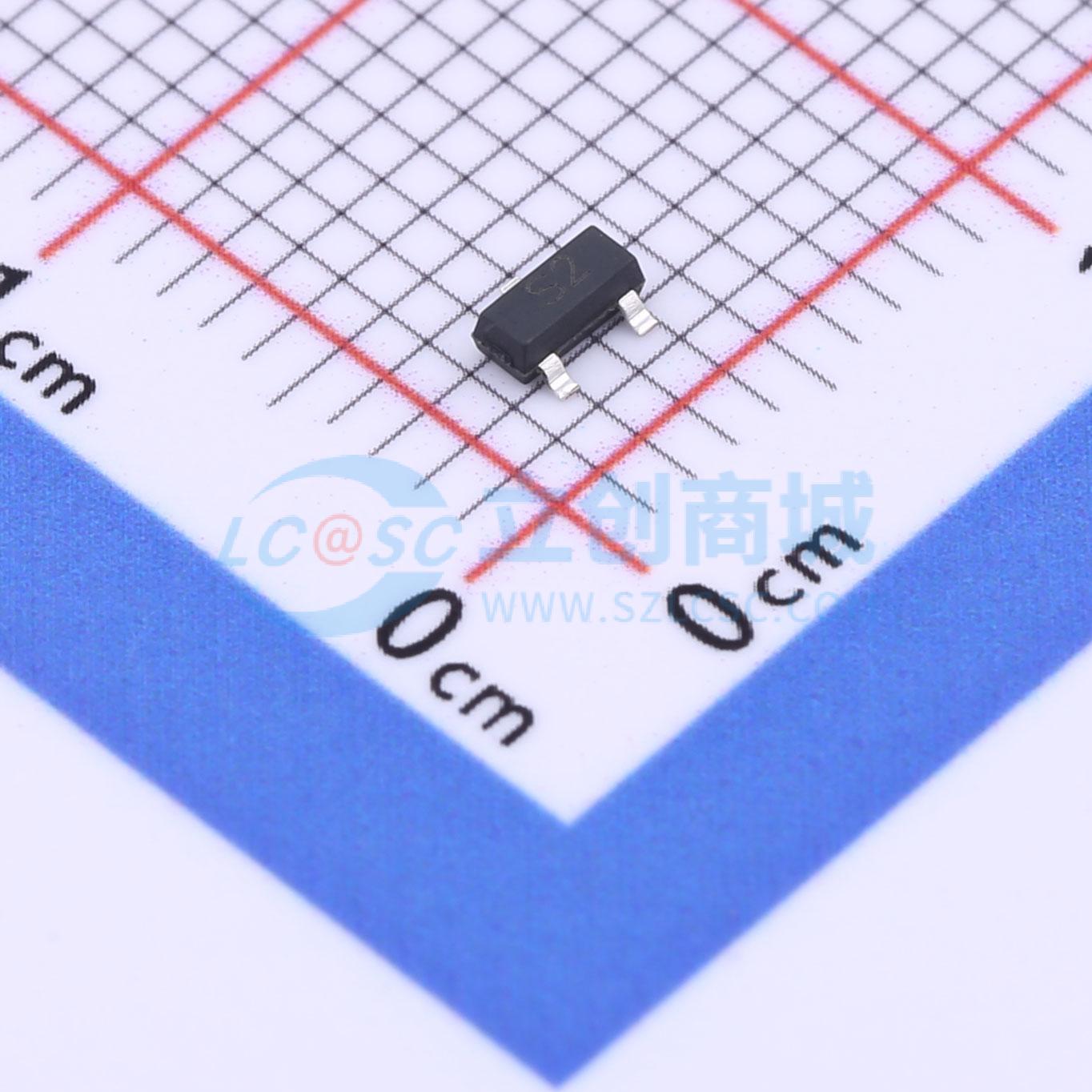

温馨提醒：图片仅供参考，商品以实物为准
KY2302H
1个N沟道 耐压:20V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) ≤ 35mΩ (典型值24mΩ)，VGS=4.5V。 RDS(ON) ≤ 50mΩ (典型值29mΩ)，VGS=2.5V。应用：便携式设备负载开关。 DC/DC转换器
- 品牌名称
- KY(韩景元)
- 商品型号
- KY2302H
- 商品编号
- C3029276
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 24mΩ@4.5V；29mΩ@2.5V | |
| 耗散功率(Pd) | 840mW | |
| 阈值电压(Vgs(th)) | 700mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4nC@4.5V | |
| 输入电容(Ciss) | 310pF | |
| 反向传输电容(Crss) | 86pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 125pF |
商品特性
- 120V/35A，VGS = 10 V时，RDS(ON) = 28 mΩ（典型值）
- 采用瑞驰芯片先进的RUISGT™技术
- 超高密度单元设计
- 100%雪崩测试
- 快速开关速度
- 符合JEDEC标准
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 雾化器
- 开关系统
- 同步整流
- 服务器板载电源
