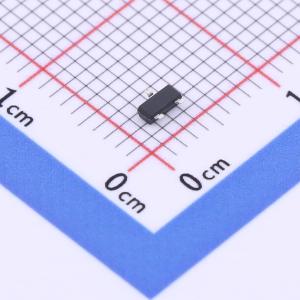

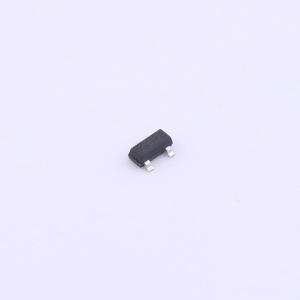

KY2300
1个N沟道 耐压:20V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：- RDS(ON) ≤ 24mΩ (21.6mΩ 典型值) @VGS = 2.5V。 RDS(ON) ≤ 37mΩ (27mΩ 典型值) @VGS = 2.5V。应用：- PWM 应用。 负载开关
- 品牌名称
- KY(韩景元)
- 商品型号
- KY2300
- 商品编号
- C3029279
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 37mΩ@2.5V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V@250uA | |
| 栅极电荷量(Qg) | 11nC@4.5V | |
| 输入电容(Ciss) | 800pF@10V | |
| 反向传输电容(Crss) | 125pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 20A，600V，RDS(ON)最大值 = 0.45Ω（VGS = 10V/10A 时）
- 低栅极电荷
- 低输入电容（Ciss）
- 快速开关
- 100% 雪崩测试
- 改善的 dv/dt 能力
- 无卤素
