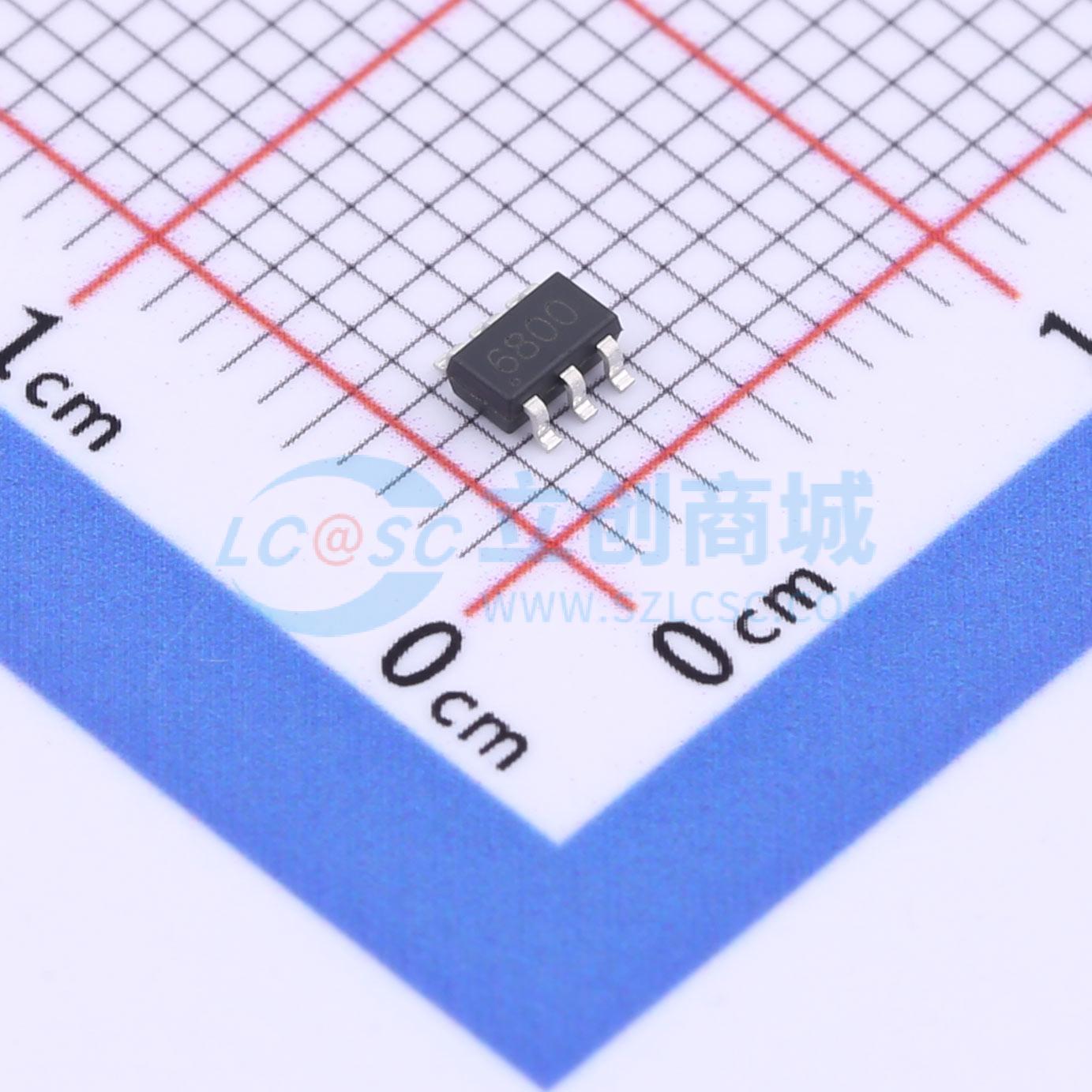

温馨提醒：图片仅供参考，商品以实物为准
KY6800
2个N沟道 耐压:30V 电流:3.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) ≤ 39 mΩ (30mΩ Typ.) @VGS=10V。RDS(ON) ≤ 52 mΩ (40mΩ Typ.) @VGS=4.5V。应用：负载开关。电池管理
- 品牌名称
- KY(韩景元)
- 商品型号
- KY6800
- 商品编号
- C3029291
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.6A | |
| 导通电阻(RDS(on)) | 52mΩ@4.5V | |
| 耗散功率(Pd) | 830mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.2V@250uA | |
| 栅极电荷量(Qg) | 5nC | |
| 输入电容(Ciss) | 230pF@15V | |
| 反向传输电容(Crss) | 17pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 在VGS = 4.5V时，RDS(ON) ≤ 80 mΩ（典型值53mΩ）
- 在VGS = 2.5V时，RDS(ON) ≤ 115 mΩ（典型值72mΩ）
- SOT-23封装
应用领域
- 便携式设备的负载开关
- DC/DC转换器
