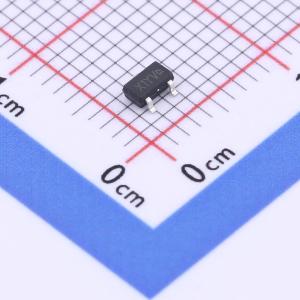

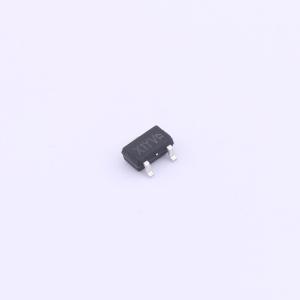

温馨提醒：图片仅供参考，商品以实物为准
KYL3401
1个P沟道 耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- KY(韩景元)
- 商品型号
- KYL3401
- 商品编号
- C3029293
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 112mΩ@2.5V | |
| 耗散功率(Pd) | 1.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V@250uA | |
| 栅极电荷量(Qg) | 8.5nC@10V | |
| 输入电容(Ciss) | 880pF@15V | |
| 反向传输电容(Crss) | 65pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 在VGS = -4.5V时，RDS(ON) ≤ 520 mΩ（典型值380 mΩ）
- 在VGS = -2.5V时，RDS(ON) ≤ 700 mΩ（典型值480 mΩ）
- 在VGS = -1.8V时，RDS(ON) ≤ 1000 mΩ（典型值600 mΩ）
应用领域
- 负载/电源开关
- 接口、逻辑开关
- 超小型便携式电子设备的电池管理
